Qu'est-ce que la lubrification centralisée
Un système de lubrification centralisée amène automatiquement la juste quantité d'huile ou de graisse à tous les points d'une machine (roulements, guidages, chaînes, axes, engrenages) à partir d'une seule centrale. Au lieu d'un graissage manuel, fait à intervalles irréguliers et souvent avec des quantités inadaptées, la lubrification se fait par cycles programmés, y compris aux points difficiles d'accès ou dangereux à atteindre machine en marche.
Les avantages sont concrets : moins d'usure et de pannes, des arrêts machine plus rares, une maintenance plus courte, une consommation de lubrifiant réduite et un impact environnemental moindre grâce au dosage précis.
Les composants d'un système de lubrification
- Centrale (pompe avec réservoir) : manuelle, pneumatique ou électrique, elle pousse le lubrifiant dans la ligne
- Doseurs ou distributeurs : ils répartissent la bonne quantité sur chaque point
- Tuyauteries et raccords vers les points de lubrification
- Contrôle et capteurs : temporisateur, niveau minimum, capteur de cycle qui confirme la lubrification
Les 4 types de systèmes de lubrification comparés
| Système | Lubrifiant | Pression de ligne | Dosage / débit | Applications typiques |
|---|
| Volumétrique (monoligne) et air/huile | Huile 32–2 000 cSt, graisse fluide NLGI 000–00 | 12–50 bar | Doseurs volumétriques 15–1 000 mm³/cycle ; air/huile 10–160 mm³/cycle ; centrales jusqu'à 500 cc/min | Machines-outils, lignes de production, imprimerie, agroalimentaire |
| Progressif | Huile et graisse jusqu'à NLGI 2 | jusqu'à 300–400 bar (DPX, DMX) | Distributeurs de 3 à 20 sorties, contrôlables par capteur de cycle | Engins de terrassement, machines agricoles, véhicules municipaux, éolien, mines |
| Micro-lubrification (Lubetool) | Émulsions et liquides de refroidissement nébulisés par air | Air comprimé | Film fin sur l'outil | Usinage des métaux, coupe, perçage |
| Résistif | Huile | 2–15 bar | Jusqu'à 200 cc/min, proportionnel à la pression et à la viscosité | Petites et moyennes machines, la solution la plus simple et économique |
Comment choisir un système de lubrification
- Huile ou graisse : la graisse résiste mieux à la saleté, à l'eau et aux chocs (engins mobiles et de chantier), l'huile est préférée sur les guidages et les outils.
- Nombre et distance des points : de nombreux points éloignés demandent un système progressif ou volumétrique avec distributeurs.
- Contrôle requis : s'il faut la certitude que chaque point est lubrifié, le système progressif avec capteur de cycle.
- Alimentation : centrales manuelles, pneumatiques ou électriques en courant continu ou alternatif.
- Environnement : versions certifiées UL et ATEX (moteurs et niveaux) pour zones à risque.
Pompes et centrales ILC pour chaque système
| Système | Pompes et centrales ILC | Doseurs | Catalogue |
|---|

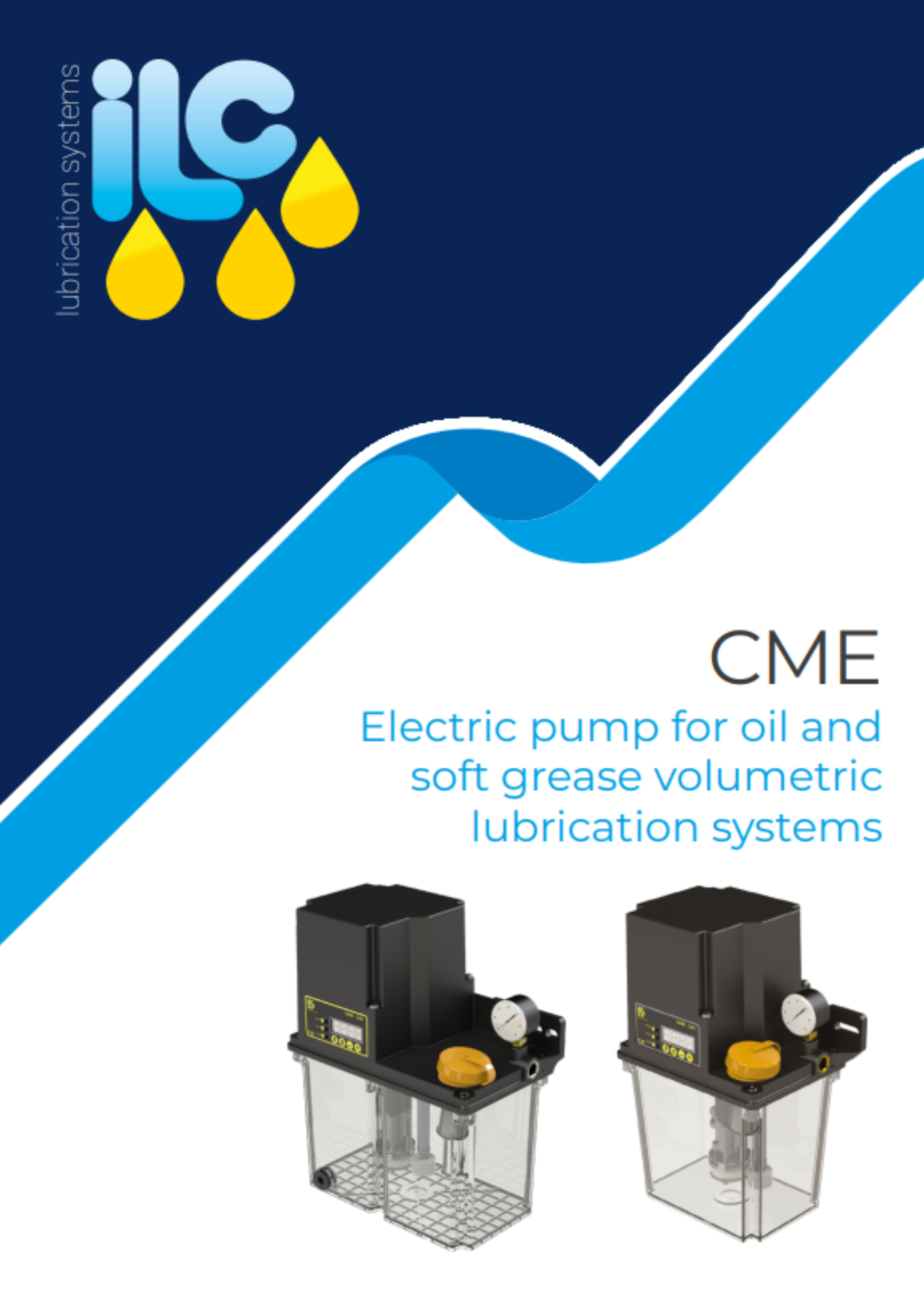

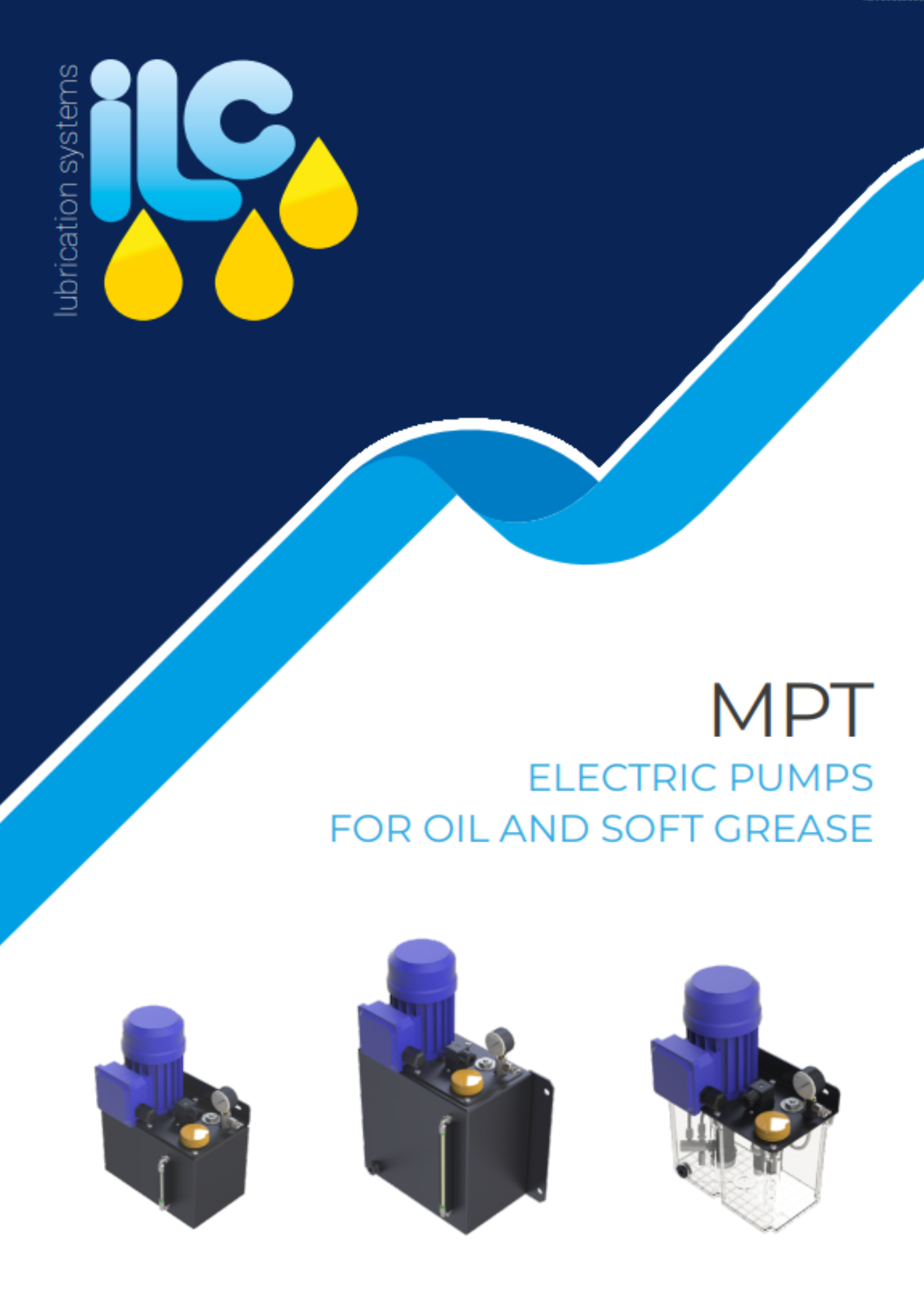

| Volumétrique | CME, MPT, PRA, PRD | Ilcomatic 3 et Ilcomatic 4 | CME, MPT |
| Progressif | ILC-MAX, PAG-PAO | DMX et DPX modulaires | ILC-MAX, PAG-PAO |
| Micro-lubrification | MINI-GF, MINI-LUBETOOL | Buses de nébulisation | Micro-lubrification |
| Résistif | Centrales basse pression | Doseurs résistifs | Lubrification résistive |
Pour les doseurs, voir aussi les accessoires pour centrales de lubrification.
Centrales de lubrification sur mesure et alternatives à Dropsa et SKF
En plus des composants ILC, notre bureau technique définit et assemble des centrales de lubrification standard selon la spécification du client, prêtes à installer. Les systèmes ILC sont une alternative aux composants Dropsa et SKF : envoyez-nous la référence de la centrale ou des doseurs que vous utilisez aujourd'hui et nous vous proposerons l'équivalent.
Questions fréquentes sur la lubrification centralisée
Qu'est-ce qu'un système de lubrification centralisée ?
C'est un système qui, à partir d'une centrale, distribue automatiquement la juste quantité d'huile ou de graisse à tous les points de lubrification d'une machine, à intervalles programmés.
Quelle différence entre lubrification volumétrique et progressive ?
Dans le système volumétrique, chaque doseur délivre une quantité fixe à chaque cycle de la pompe ; dans le progressif, les pistons du distributeur se déplacent en séquence et alimentent les sorties l'une après l'autre, ce qui permet à un capteur de confirmer que tous les points ont été lubrifiés.
Quand la micro-lubrification est-elle intéressante ?
Dans l'usinage des métaux : émulsions et liquides de refroidissement sont nébulisés par air comprimé directement sur l'outil, avec une faible consommation de lubrifiant.
Existe-t-il une alternative aux systèmes Dropsa et SKF ?
Oui : les systèmes de lubrification centralisée ILC sont une alternative à Dropsa et SKF, avec centrales, pompes et doseurs disponibles en stock.
Pourquoi choisir Interfluid
- Distributeur officiel ILC, fabricant de composants pour la lubrification centralisée depuis 1975
- Pompes CME, MPT, PRA, PRD, ILC-MAX, PAG-PAO et MINI-GF généralement disponibles en stock
- Centrales assemblées selon spécification par notre bureau technique
- Aide au dimensionnement de l'installation
Indiquez-nous la machine, le nombre de points à lubrifier et le lubrifiant – demandez un devis.
