Vannes haute pression manuelles et actionnéesà aiguille et à boisseau sphérique
Haute pression
Applications
- Gaz techniques et hydrogène
- Systèmes d'automatisation et de test
- Pétrole et gaz
Description

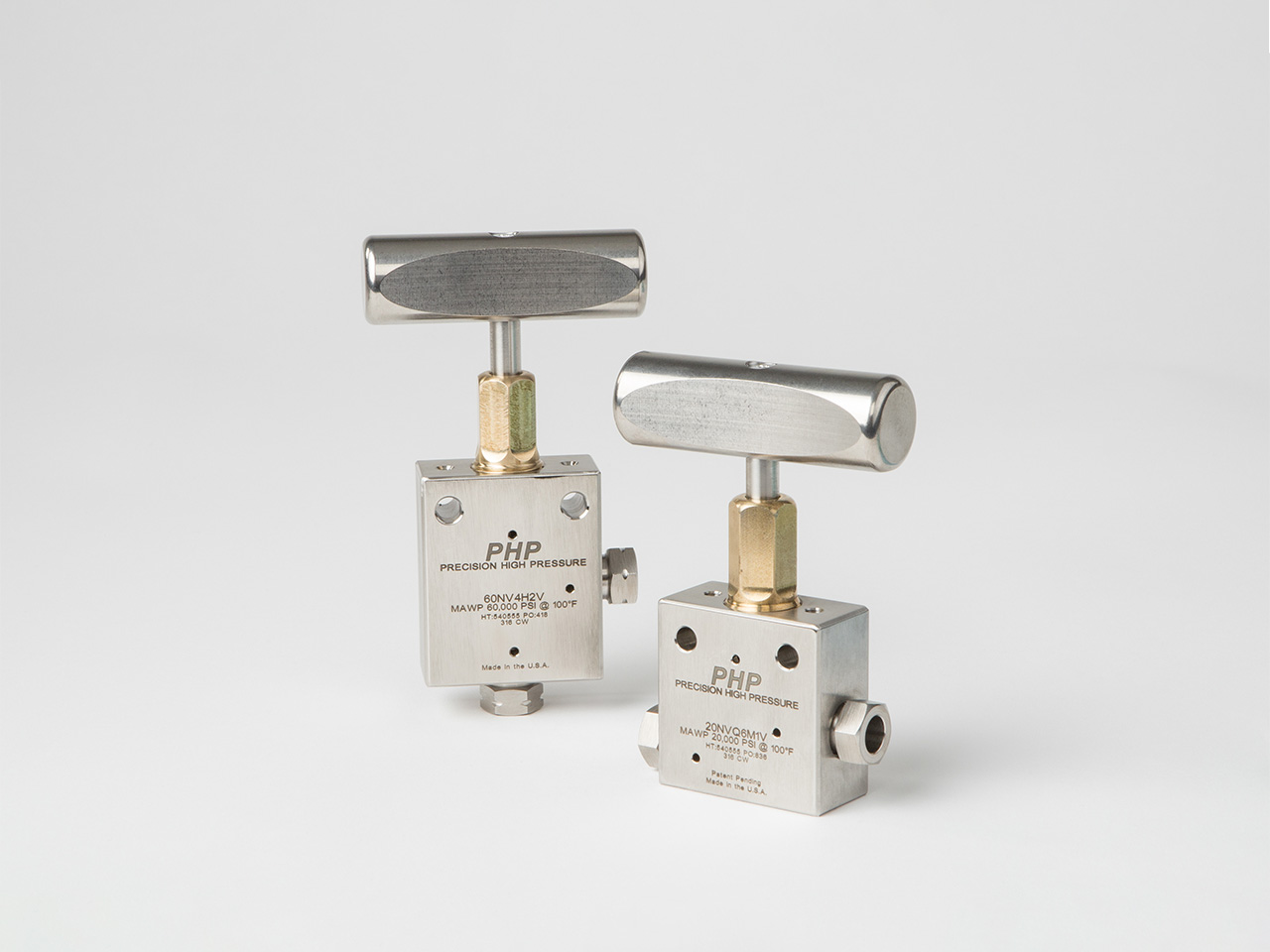

Vannes à pointeau manuelles
Les vannes à aiguille offrent une sécurité maximale et une fiabilité dans la manipulation des flux, même dans des conditions de fonctionnement difficiles. Ces vannes peuvent être utilisées de manière bidirectionnelle et isolent efficacement les liquides et les gaz. Le cœur de la vanne est le siège spécialement conçu et la tige à deux pièces qui ne tourne pas. La longévité et la fiabilité de ces vannes sont assurées car la tige ne peut pas se bloquer contre le siège. Les pièces contenant la pression sont fabriquées en acier inoxydable de haute qualité résistant à la corrosion. La fiabilité est documentée par la traçabilité, chaque corps de vanne comprenant des références pour retracer son origine en cas de problème. Les vannes à pression moyenne (MP) et à haute pression (HP) sont livrées complètes avec des colliers et des garnitures.

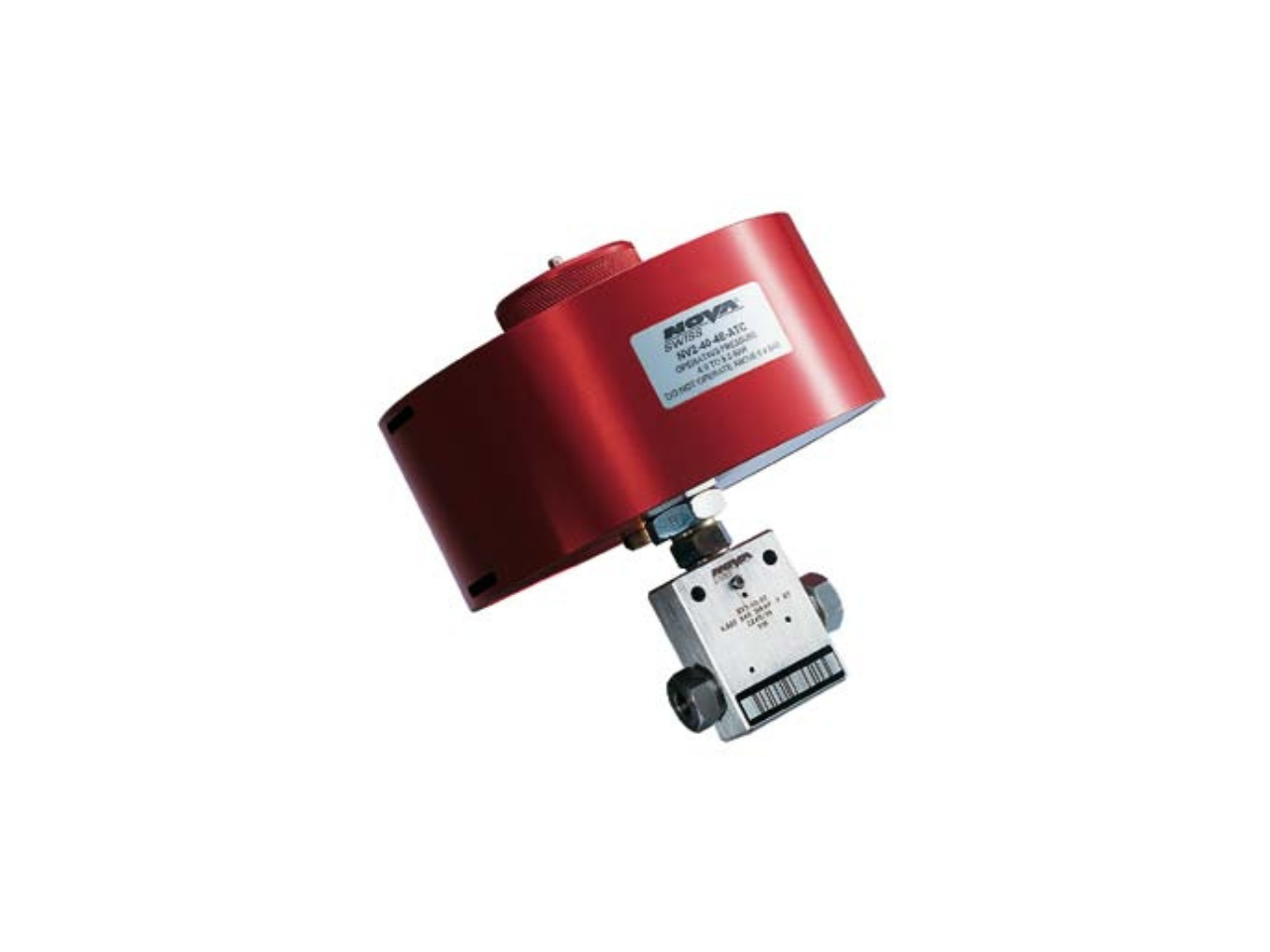

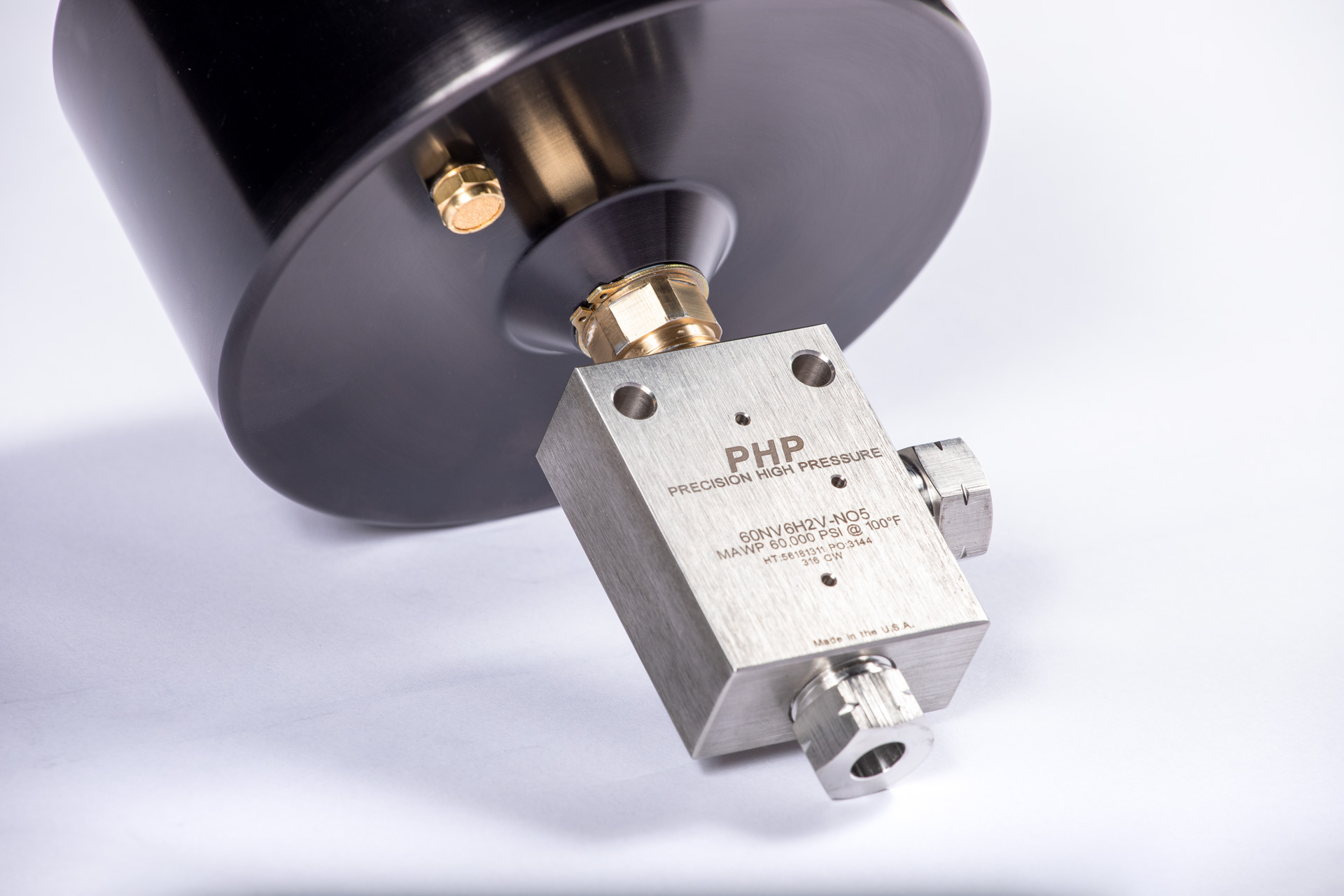

Vannes à pointeau actionnées
Les circuits haute pression peuvent être automatisés en utilisant des vannes à aiguille actionnées pneumatiquement. Les corps de vanne et le système d'étanchéité sont identiques à ceux des vannes à aiguille manuelles et offrent les mêmes avantages.
Les vannes à aiguille actionnées sont disponibles dans les versions suivantes: NC (normalement fermé), NO (normalement ouvert) et DA (double effet).
Les vannes à pointeau HIP représentent une solution avancée grâce à l'utilisation de matériaux spéciaux tels que le Nitronic 50 pour la tige, qui contribue à limiter la fragilisation par l'hydrogène et les rend plus fiables et durables. Les joints sont également conçus pour résister à des températures allant jusqu'à -40 °C.
Ne comportant aucun composant électrique sur le corps de vanne, les vannes HIP sont intrinsèquement sûres pour les zones ATEX IIC et ne nécessitent pas d'enveloppes antidéflagrantes. Les vannes et raccords (en acier inoxydable 316L) sont disponibles dans une gamme de dimensions allant de 1/4" à 1".

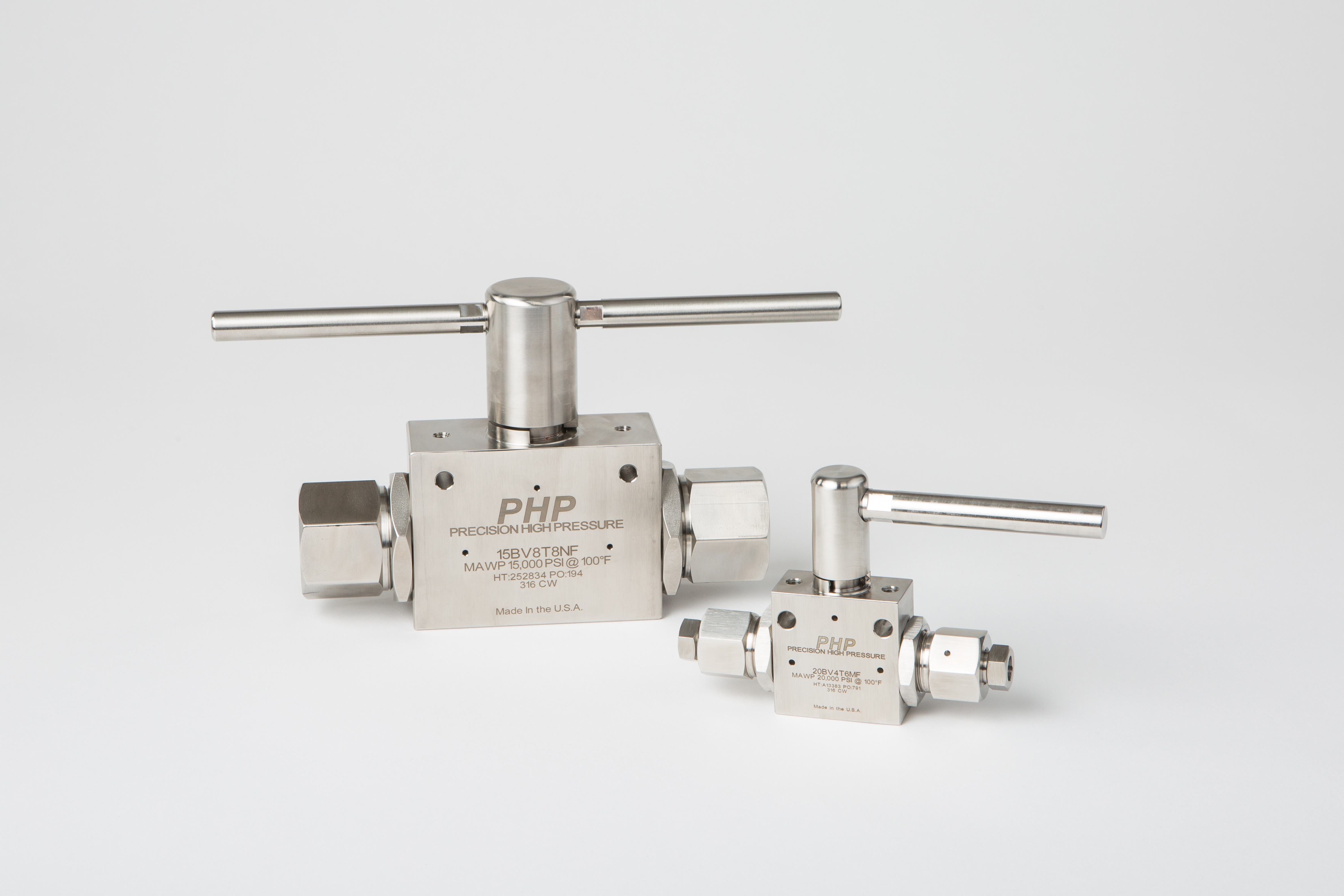

Les vannes à boisseau sphérique sont disponibles avec deux types de raccords: NPT et coniques et filetés MP/HP. De plus, ce type de vanne est disponible avec des actionneurs électriques ou pneumatiques.
Les matériaux disponibles comprennent:
- Corps/Adaptateur latéral/Pivot: Acier inoxydable 316L travaillé à froid.
- Joint d'étanchéité: Joint torique avec bague de soutien en PEEK.
- Joints: Viton
- Paliers: PEEK
Les vannes à boisseau sphérique HIP, avec des orifices de 1/4", 3/8" et 1/2" et des raccords MP de 1/4, 3/8, 9/16, 3/4 et 1", offrent un fonctionnement fiable sans nécessité de réglages périodiques. Grâce à la conception de la tige et à la technologie Trunnion, ces vannes garantissent un alignement précis et une étanchéité parfaite, avec des joints conçus pour une performance durable.
Caractéristiques d'une vanne à pointeau
- Pression de travail maximale: de 10 000 psi à 101 000 psi (690-7000 bar)
- Corps de vanne standard entièrement fabriqué en AISI316, autres matériaux disponibles (Monel, Hastelloy, Inconel)
- Compatible avec tous les liquides et gaz
- Connexions disponibles: NPT, MP et HP de 1/8" à 1”
- Résistant à la corrosion
- Traçabilité complète
- Tige en 15-5 PH pour des applications standards
- Tige en matériau spécial pour des applications avec de l'hydrogène
- Poignée en AISI316/aluminium
- Pour les modèles MP et HP avec des trous de purge pour une vérification plus facile des points de fuite
Caractéristiques d'une vanne à boisseau sphérique
- Pression de travail maximale autorisée (MAWP) jusqu'à 20.000 psi (1380 bar)
- Plage de température: de -28°C à 200°C
- Tailles de ports: 3/16", 1/4", 3/8" ou 1/2"
- Types: 2 voies, 3 voies (commutation), 3 voies (dérivation)
- Pivot bidirectionnel
Avantages des vannes à pointeau
- Facilité d'utilisation et d'intégration
- Possibilité de remplacer les joints (tige et siège)
- Sécurité de l'opérateur
- Compacte, légère, robuste et résistante aux intempéries
- Disponible avec des actionneurs pneumatiques
- Disponible en versions pour basses et hautes températures
- Vannes à pointeau pour l'hydrogène avec un matériau de tige spécial como el Nitronic 50
Alternatif à:
- Haskel
- Maximator
- BuTech
- Autoclave
Êtes-vous intéressé par ce produit?
Inscrivez-vous sur Fluid-Hub.net, le portail numérique dédié à nos produits.
Achetez directement en ligne et bénéficiez d'une remise supplémentaire de 2% ainsi que de nombreux autres avantages.
Choisissez la vanne à aiguille ou la vanne à boisseau sphérique dont vous avez besoin et rendez-vous directement sur Fluid-Hub.net
| Marque | Stock moyen | Découvrez la disponibilité en ligne |
|---|---|---|
| HIP | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| HIP (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Nova Swiss | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Nova Swiss (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Marque | Stock moyen | Découvrez la disponibilité en ligne |
|---|---|---|
| HIP (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| HIP (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Nova Swiss | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Nova Swiss (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Marque | Stock moyen | Découvrez la disponibilité en ligne |
|---|---|---|
| HIP | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| Marque | Stock moyen | Découvrez la disponibilité en ligne |
|---|---|---|
| HIP | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
| HIP (utilisation d'hydrogène) | 🚚 Disponible chez le fournisseur | ⌛ Bientôt en ligne |
Download
- Catalogue des vannes HIP (utilisation d'hydrogène)Download Catalogue des vannes HIP (utilisation d'hydrogène)
- Catalogue des vannes à pointeau HIPDownload Catalogue des vannes à pointeau HIP
- Composants Nova Swiss pour catalogue d'applications critiquesDownload Composants Nova Swiss pour catalogue d'applications critiques
- Catalogue des vannes à pointeau Nova Swiss (utilisation d'hydrogène)Download Catalogue des vannes à pointeau Nova Swiss (utilisation d'hydrogène)
