    Valvole alta pressione HiP a spillo e a sfera, manuali e attuate, fino a 100.000 psi

    • Distributore ufficiale HiP (High Pressure Equipment, a Graco company)
    • Garanzia fino a 12 mesi
    • Certificazioni ATEX e NACE; NORSOK M-710 per le valvole a sfera a uso idrogeno
    • Corpo in acciaio inox 316 e piena tracciabilità di ogni valvola
    100.000 psiPressione max valvole a spillo (6.895 bar, attacco XF)
    20.000 psiValvole a sfera trunnion (1.380 bar), a 2 e 3 vie
    NO · NC · DAVersioni attuate pneumatiche; a sfera anche elettriche
    1/8" – 1"Connessioni NPT, media (MP) e alta pressione (HP)
    60.000 psiValvole a spillo per idrogeno (4.137 bar), stelo in Nitronic 50
    ATEX IICValvole per idrogeno senza componenti elettrici a bordo

    Preferisci parlare con un tecnico? +39 0331 772410 · info@interfluid.net

    Valvole a spillo per alta pressione HiP, manuali e attuate
    Valvole alta pressione HiPValvole a spillo e a sfera, manuali e attuate, per liquidi e gas fino a 100.000 psi.

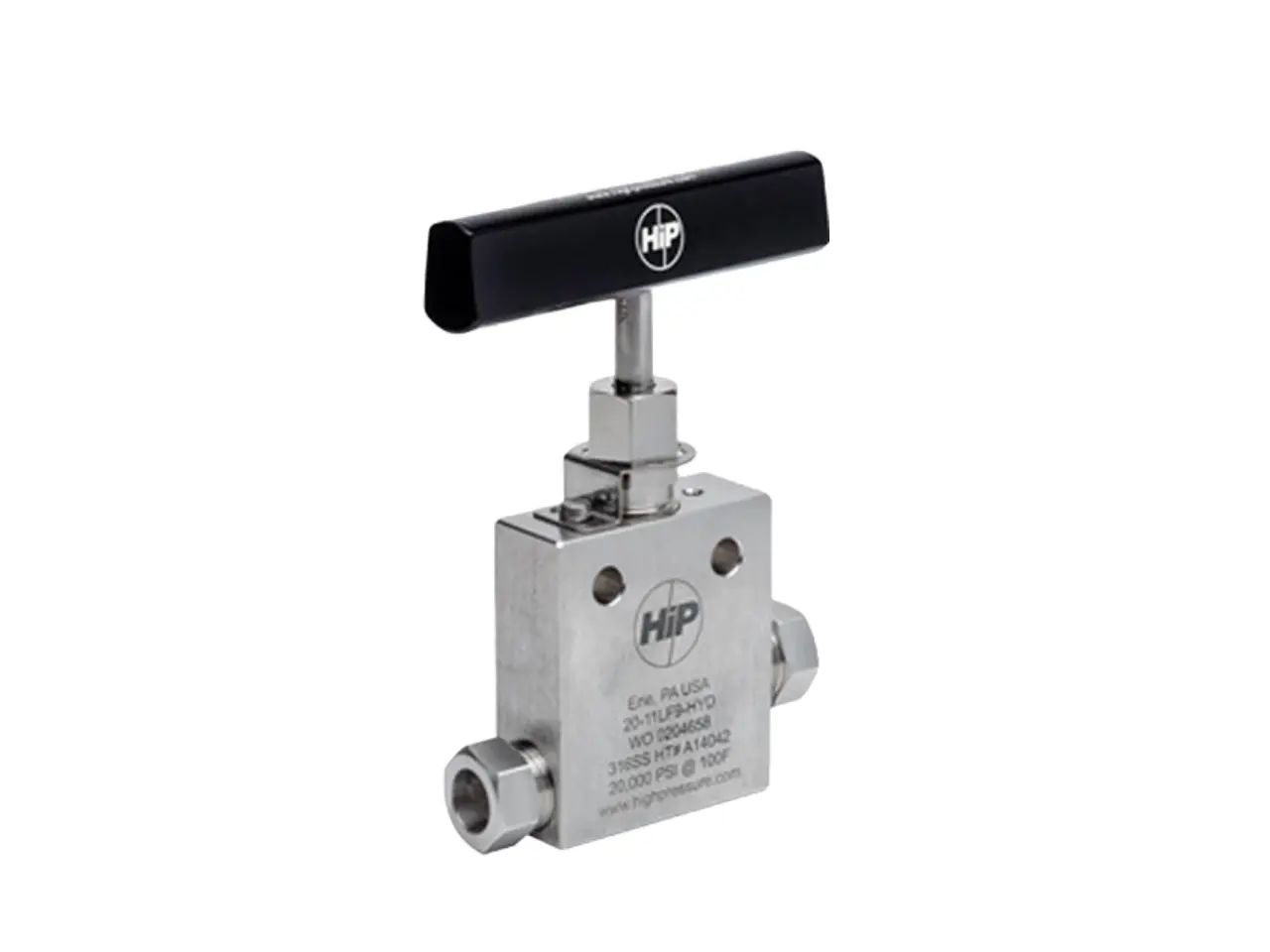

    valvole a spillo HIP

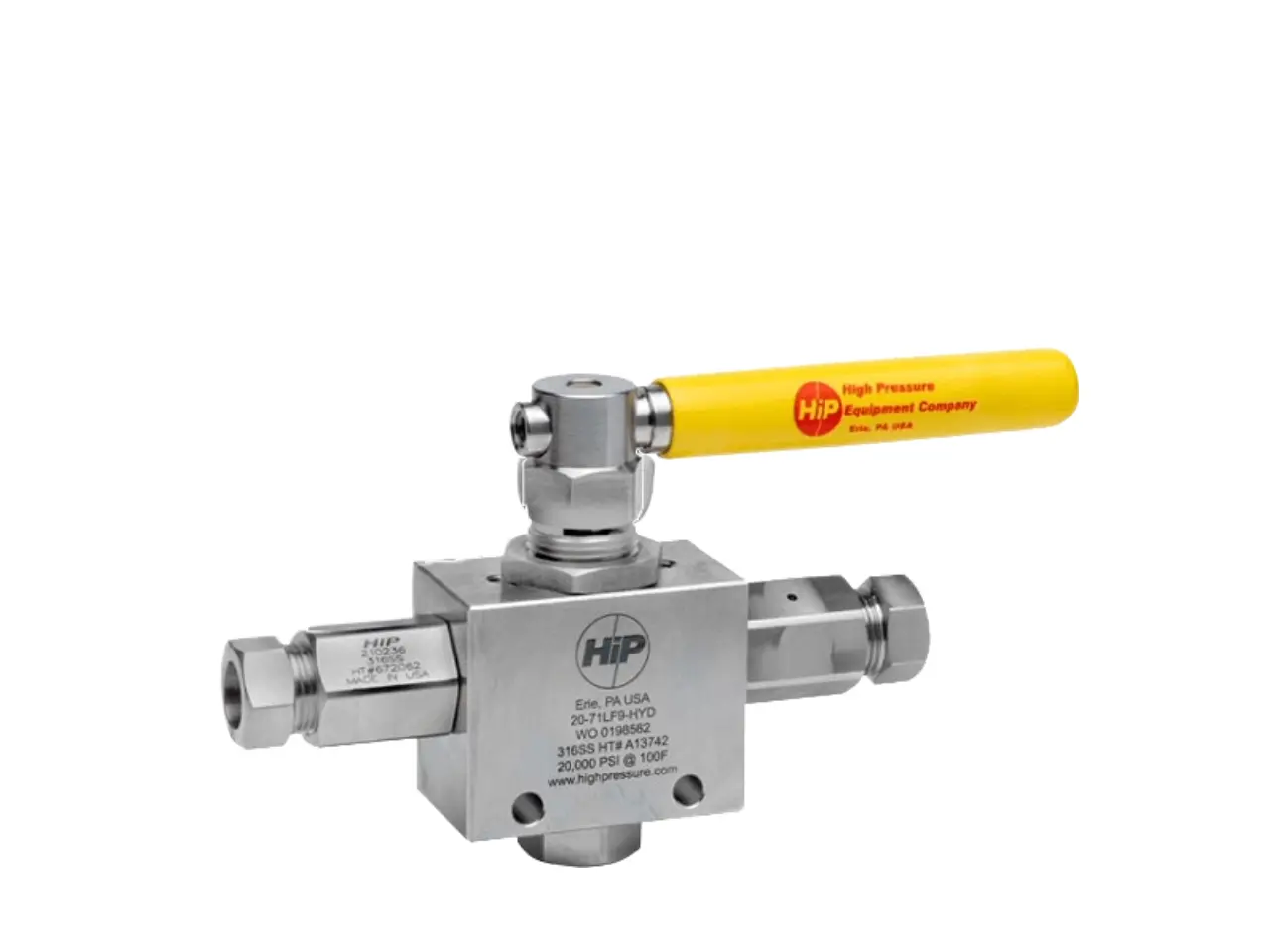

    valvole a sfera HIP

    Prezzo e disponibilità in 24 ore

    Indicaci il codice HiP, oppure pressione, fluido e connessione: ti risponde un tecnico entro 24 ore lavorative.

    Richiedi prezzo e disponibilità

    Generazione e controllo di alta pressione

    Applicazioni

    logo HIP_sito
    Nova Swiss_logo
    Distributori ufficiali HIP
    Distributori ufficiali HIP
    Garanzia fino a 12 mesi
    Garanzia fino a 12 mesi
    Certificazione ATEX, NACE
    Certificazione ATEX, NACE
    Certificazione NORSOK M-710
    Certificazione NORSOK M-710 per valvole a sfera a uso idrogeno

    Descrizione

    Valvole a spillo manuali

    Le valvole a spillo offrono la massima sicurezza ed affidabilità nel gestire il flusso, anche in condizioni operative gravose. Le valvole possono essere utilizzate in modo bi-direzionale e isolano efficacemente sia liquidi che gas. Il cuore della valvola è costituita dalla sede appositamente sagomata e dallo stelo non rotante a due pezzi. La longevità e l’affidabilità delle valvole sono garantite dal fatto che lo stelo non si possa bloccare contro la sede. Le parti in pressione sono fabbricate in acciaio inossidabile di alta qualità resistente alla corrosione. L’affidabilità è documentata grazie alla tracciabilità, ogni corpo valvola riporta i riferimenti per risalire all’origine in caso di problemi. Le valvole a media (MP) ed alta pressione (HP) sono fornite complete di ogive e dadi.

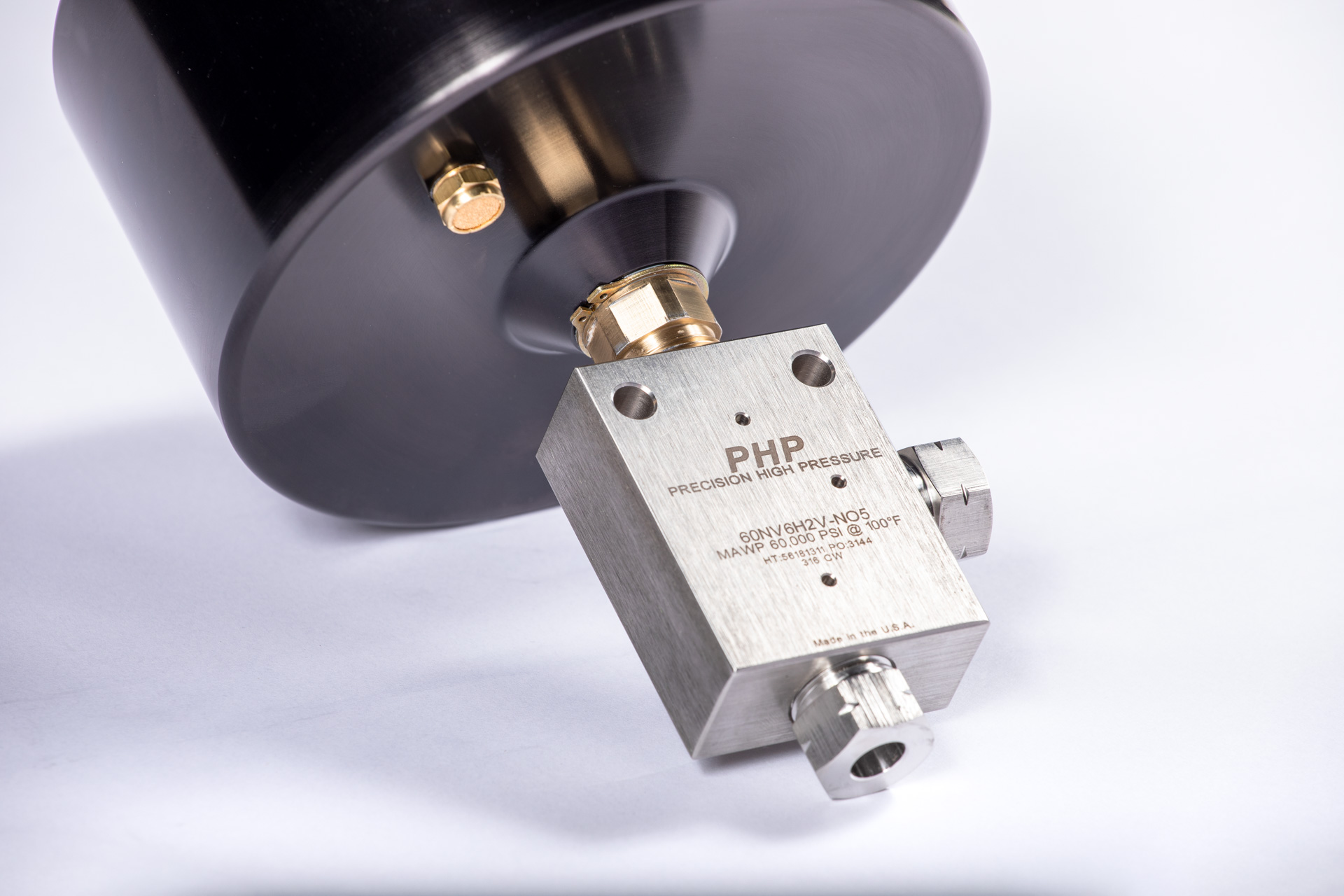

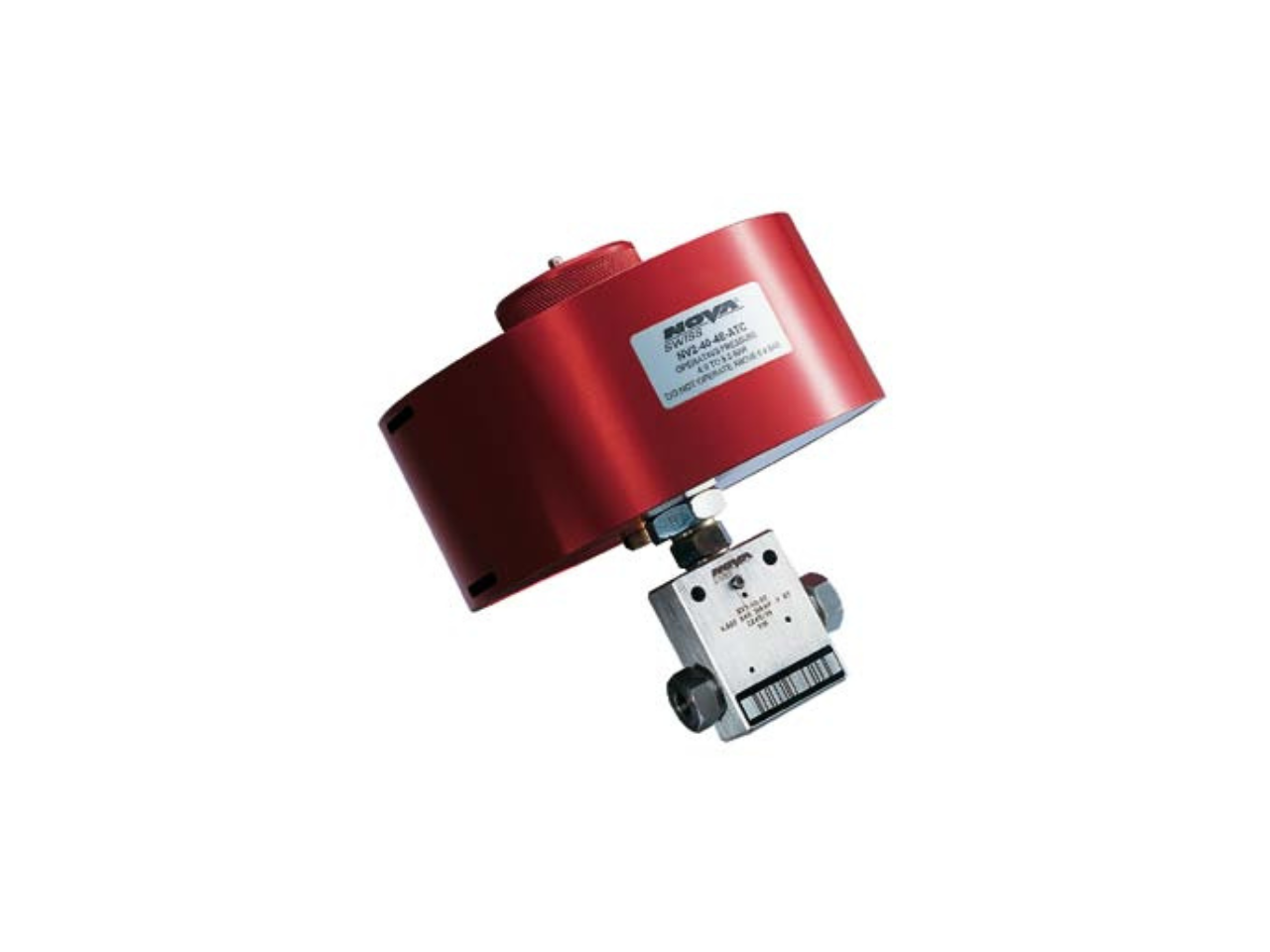

    Valvole a spillo attuate

    I circuiti ad alta pressione possono essere automatizzati usando le valvole ad azionamento pneumatico. I corpi delle valvole e il sistema di tenuta sono identici a quelli delle valvole a spillo manuali e offrono gli stessi vantaggi.

    Le valvole a spillo attuate sono disponibili nelle seguenti versioni: NC (normalmente chiuso), NO (normalmente aperto) e DA (doppio effetto).

    Le valvole a spillo di HIP rappresentano una soluzione avanzata grazie all’uso di materiali speciali come il Nitronic 50 per lo stelo, che aiutano a limitare l’infragilimento causato dall’idrogeno e le rendono più affidabili e durevoli. Le guarnizioni inoltre sono progettate per resistere fino a -40 °C.

    Non presentando alcun componente elettrico a bordo valvola, le valvole HIP sono intrinsecamente sicure per zone ATEX IIC e non necessitano di custodie antideflagranti. Le valvole e i raccordi (realizzati in acciaio
    inossidabile 316L) sono disponibili in una gamma di misure che vanno da 1/4” a 1”.

    Le valvole a sfera presentano due tipologie di connessioni: NPT e MP/HP conificato e filettato. Inoltre questa tipologia di valvole è disponibile con attuatori elettrici o pneumatici.

    I materiali disponibili sono:

    • Corpo/Adattatore laterale/Sfera: Acciaio inossidabile 316 lavorato a freddo
    • Tenute: – O-ring con anello di rinforzo, PEEK
    • Guarnizioni: Viton.
    • Cuscinetti – PEEK

    Le valvole a sfera per applicazioni a uso idrogeno sono realizzate con orifizio da 1/4”, 3/8”e 1/2” e con connessioni finali da 1/4 3/8, 9/16, 3/4 e 1" MP.
    Il design dello stelo e la costruzione della sfera con tecnologia Trunnion assicurano un perfetto allineamento e una perfetta tenuta delle guarnizioni.

    Caratteristiche valvole a spillo

    • Massima pressione di lavoro: da 10.000 psi a 101.000 psi (690-7000 bar)
    • Corpo valvola standard totalmente in AISI316, sono disponibili altri materiali (Monel, Hastelloy, Inconel)
    • Compatibile con tutti i liquidi e gas
    • Connessioni disponibili: NPT, MP & HP da 1/8" fino a 1”
    • Resistente alla corrosione
    • Piena tracciabilità
    • Stelo in 15-5 PH per applicazioni standard
    • Stelo in materiale speciale per applicazioni idrogeno
    • Maniglia in AISI316 / alluminio
    • Per i modelli MP e HP sono presenti fori di scarico del liquido per facilitare il controllo dei punti di perdita



    Caratteristiche valvole a sfera

    • MAWP fino a 20.000 psi (1380 bar)
    • Temperature: -28°C a 200°C
    • Passaggi orifizi: 3/16, 1/4”, 3/8” o 1/2″
    • Tipologie: 2-vie, 3-vie con foratura a L, 3 vie con foratura a T
    • Bidirezionali trunion

    Come scegliere una valvola per alta pressione

    Quattro scelte definiscono la valvola giusta: tipo (a spillo o a sfera), classe di pressione e connessione, azionamento (manuale o attuato) e fluido, con le versioni dedicate all'idrogeno. I valori qui sotto vengono dai cataloghi ufficiali HiP.

    Valvola a spillo o valvola a sfera?

    Valvole a spilloValvole a sfera
    Pressione max di lavorofino a 100.000 psi (6.895 bar)fino a 20.000 psi (1.380 bar)
    Impiegointercettazione e controllo del flusso di liquidi e gas, in entrambe le direzioniapertura e chiusura rapida con un quarto di giro, deviazione su 3 vie
    Costruzionestelo non rotante in due pezzi, tenute sostituibili (spillo e sede)sfera trunnion bidirezionale, tenute O-ring con anello di rinforzo in PEEK, guarnizioni in Viton
    Configurazionidiritte (2 vie) e ad angolo, block & bleed e double block & bleed2 vie, 3 vie con foratura a L o a T, double block & bleed
    Azionamentomanuale o con attuatore pneumatico a pistone o a membranamanuale, con attuatore pneumatico (a molla o a doppio effetto) o elettrico

    Classi di pressione e connessioni

    Nel codice HiP il primo numero indica la classe di pressione in migliaia di psi; la sigla finale indica la connessione e il diametro esterno del tubo in sedicesimi di pollice. Esempio: 60-11HF4 è una valvola a spillo diritta da 60.000 psi con attacco alta pressione per tubo da 1/4"; con 12 al posto di 11 la valvola è ad angolo.

    SeriePressione max di lavoroConnessioneTubo (diametro esterno) o filetto
    1010.000 psi (690 bar)NPT (NF) e attacchi AF4 e AF6NPT da 1/8" a 1/2"
    15F15.000 psi (1.034 bar)NPT (NF)NPT da 1/8" a 1/2"
    2020.000 psi (1.379 bar)media pressione MP, conica e filettata (LF)1/4", 3/8", 9/16", 3/4", 1"
    3030.000 psi (2.068 bar)alta pressione HP, conica e filettata (HF)1/8", 1/4", 3/8", 9/16", 1"
    6060.000 psi (4.137 bar)alta pressione HP, conica e filettata (HF)1/8", 1/4", 3/8", 9/16"
    100100.000 psi (6.895 bar)altissima pressione (XF)1/4", 3/8"

    La pressione ammessa dipende anche da attacco e attuatore: ad esempio la serie 20 con attacco LF9 e attuatore pneumatico Hipco lavora fino a 10.000 psi. Indicaci la pressione di esercizio: il tecnico verifica la combinazione corretta.

    Connessioni compatibili: le connessioni coniche e filettate MP e HP delle valvole HiP sono intercambiabili con quelle Autoclave e BuTech, quindi le valvole si montano su impianti esistenti realizzati con questi standard, senza modificare tubi e raccordi.

    Valvole attuate: gli attuatori pneumatici HiP

    AttuatoreTipoPressione max della valvolaFunzionamento
    Mini-Hippopistone6.000 psi (414 bar)normalmente aperta (NO) o chiusa (NC), aria 50-90 psi (3,4-6,2 bar)
    Hipcomembrana60.000 psi (4.137 bar)NO o NC, ingresso aria 1/4" NPT
    Hippopistone, versioni medium, heavy ed extra heavy duty60.000 psi (4.137 bar)NO o NC, aria 35-120 psi (2,4-8,3 bar)
    Remarcomembrana, con elettrovalvola sull'aria montata sulla valvola100.000 psi (6.895 bar)NO o NC; se manca aria o tensione la valvola torna nella posizione normale
    Remetcopistone, regolazione fine60.000 psi (4.137 bar)posizione proporzionale al segnale aria 3-15 psi, per liquidi o gas

    Le valvole a sfera trunnion si automatizzano con attuatori pneumatici a ritorno a molla (aria apre, molla chiude) o a doppio effetto, oppure con attuatori elettrici.

    Valvole per idrogeno

    • Valvole a spillo per idrogeno fino a 60.000 psi (4.137 bar), diritte, ad angolo e attuate (codici con suffisso HYD)
    • Stelo in Nitronic 50 per limitare l'infragilimento da idrogeno; guarnizioni fino a -40 °C
    • Valvole a sfera trunnion fino a 20.000 psi con orifizio da 1/4", 3/8" e 1/2", certificazione NORSOK M-710
    • Versioni block & bleed e double block & bleed
    • Nessun componente elettrico a bordo valvola: intrinsecamente sicure per zone ATEX IIC
    • Per comando elettrico: elettrovalvole per idrogeno fino a 1.000 bar

    Materiali e opzioni

    • Corpo standard in acciaio inox AISI 316; a richiesta Monel, Hastelloy, Inconel, Incoloy, titanio e nichel
    • Stelo in 15-5 PH per applicazioni standard, in materiale speciale per idrogeno
    • Stelo e sede in carburo o Stellite per servizio ciclico
    • Premistoppa esteso per temperature da -253 °C a +649 °C (connessioni MP e HP)
    • Fori di scarico sui modelli MP e HP per controllare i punti di perdita
    • Valvole MP e HP fornite complete di ogive e dadi

    Per completare l'impianto

    Domande frequenti sulle valvole alta pressione

    Fino a che pressione arrivano le valvole HiP?

    Le valvole a spillo arrivano a 100.000 psi (6.895 bar) con attacco XF; le valvole a sfera trunnion a 20.000 psi (1.380 bar). La pressione ammessa dipende dalla serie, dalla connessione e, nelle versioni attuate, dall'attuatore.

    Meglio una valvola a spillo o una valvola a sfera?

    La valvola a spillo serve per pressioni fino a 100.000 psi e per intercettare e controllare il flusso; quella a sfera apre e chiude con un quarto di giro, anche a 3 vie, fino a 20.000 psi. Sopra i 20.000 psi la scelta è la valvola a spillo.

    Che connessioni sono disponibili?

    NPT femmina, media pressione MP (LF) e alta pressione HP (HF) con tubo conico e filettato da 1/8" a 1", e attacco XF per le valvole da 100.000 psi. Le valvole MP e HP sono fornite complete di ogive e dadi e sono intercambiabili con le connessioni Autoclave e BuTech.

    Ci sono valvole HiP per idrogeno?

    Sì: valvole a spillo fino a 60.000 psi con stelo in Nitronic 50 e guarnizioni fino a -40 °C, valvole a sfera trunnion fino a 20.000 psi certificate NORSOK M-710, versioni block & bleed e attuate. Senza componenti elettrici a bordo sono intrinsecamente sicure per zone ATEX IIC.

    Le valvole si possono automatizzare?

    Sì. Le valvole a spillo montano attuatori pneumatici a pistone o a membrana, normalmente aperti o chiusi, fino a 100.000 psi; le valvole a sfera attuatori pneumatici a ritorno a molla o a doppio effetto, oppure elettrici.

    In quanto tempo ricevo prezzo e disponibilità?

    Ti risponde un tecnico entro 24 ore lavorative. Indicaci il codice HiP oppure pressione di esercizio, fluido, connessione e tipo di azionamento.

    Devi scegliere una valvola per alta pressione?Indicaci pressione di esercizio, fluido, connessione e azionamento: un tecnico ti propone la valvola HiP adatta.

    Richiedi prezzo e disponibilità

    Vantaggi valvole a spillo

    • Facili da usare e incorporare
    • Possibilità di sostituzione delle tenute (spillo e sede)
    • Sicure per l’operatore
    • Compatte, leggere, robuste e resistenti agli agenti atmosferici
    • Disponibili con attuatori pneumatici
    • Disponibili in versione per basse ed altissime temperature
    • Valvole a spillo per Idrogeno con spillo in materiale speciale come Nitronic 50 per lo stelo
