Amplificatori di pressione aria HII fino a 86 bar

Distributori ufficiali Hydraulics International (HII)
Aria compressa fino a 1.250 psi (86,2 bar), senza alimentazione elettrica
Garanzia fino a 12 mesi
Prezzo e disponibilità in 24 ore

5 modelli3A-SS-2.5, 3A-SS-4, 5A-DS-2, 5A-DS-5, 7A-DS-8

Da 2 a 8rapporto indicato dall'ultima cifra della sigla

1.250 psi (86,2 bar)pressione max della sezione di amplificazione, 5A-DS-5 e 7A-DS-8

150 psi (10,3 bar)pressione max dell'aria motrice, tutti i modelli

700 psi (48,3 bar)sostituzione dell'azoto in bombola per prove, 5A-DS-5 e 7A-DS-8

3,2–22,7 kgpeso delle unità, da 3A a 7A

Preferisci parlare con un tecnico? +39 0331 772410 · info@interfluid.net

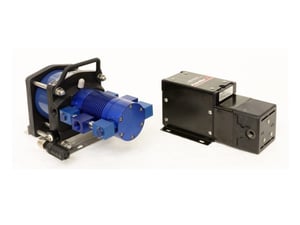

Amplificatori d'aria HII — **HII serie 3A, 5A e 7A**Amplificatori di pressione per aria compressa, azionati dall'aria di rete.

Dati tecnici amplificatori d'aria

Amplificatori di pressione per aria compressa HII: due connessioni, aria di rete in ingresso e aria amplificata in uscita. Quando la richiesta cessa l'unità si ferma, quando riprende riparte da sola. Valori dal catalogo HII (AA500C).

Modello	Rapporto (ultima cifra)	Peso, kg (lb)	Cilindrata per ciclo, cm³ (in³)	Pressione max sezione motrice, psi (bar)	Pressione max sezione di amplificazione, psi (bar)
3A-SS-2.5	2,5	3,2 (7)	43,6 (2,66)	150 (10,3)	400 (27,6)
3A-SS-4	4	3,2 (7)	26,2 (1,60)	150 (10,3)	675 (46,6)
5A-DS-2	2	16,4 (36)	3.323,3 (202,8)	150 (10,3)	300 (20,7)
5A-DS-5	5	13,6 (30)	394,9 (24,1)	150 (10,3)	1.250 (86,2)
7A-DS-8	8	22,7 (50)	678 (41,4)	150 (10,3)	1.250 (86,2)

Pressione di stallo teorica: pressione di ingresso moltiplicata per l'ultima cifra della sigla. Esempio da catalogo: con aria a 100 psi (6,9 bar) il 5A-DS-5 si ferma a circa 500 psi, il 5A-DS-2 a circa 200 psi (13,8 bar). In pratica la pressione massima desiderata si controlla di solito con un regolatore esterno. La serie 3A è indicata per portate ridotte e servizio intermittente, ed è adatta a installazioni OEM con un piccolo serbatoio. Le curve di portata sono nel catalogo HII.

Sistemi standard HII

Codice	Amplificatore	Descrizione	Dimensioni, mm
HIS-10001	5A-DS-2	Raddoppia la pressione dell'aria di rete disponibile, con portata elevata momentanea. Serbatoio da 15 galloni, 200 psi (13,8 bar) ASME, valvola di sicurezza a 200 psi, regolatore in uscita.	1016 × 432 × 660
HIHP-10044 / HIHP-10045	3A-SS-2.5 / 3A-SS-4	Sistema compatto con pressione 2,5 o 4 volte quella dell'aria di rete. Serbatoio da circa 1 gallone (bombola in acciaio D.O.T.), regolatore dell'aria di pilotaggio, uscita fino a 675 psi (46,6 bar).	279 × 279 × 432
HIS-10002	5A-DS-5	Pressione fino a 5 volte quella dell'aria di rete, per prove in pressione fino a 500 psi (34,5 bar) con portata moderata. Serbatoio da 5 galloni, 600 psi (41,4 bar) ASME, valvola di sicurezza a 600 psi.	432 × 381 × 584
HIS-10003	5A-DS-2X + 5A-DS-5X	Sistema doppio a 2 stadi per maggiore efficienza, portata e pressione, fino a 390 psi (26,9 bar). Serbatoio da 15 galloni, 400 psi (27,6 bar) ASME, valvola pilota PCV, telaio in acciaio movimentabile con carrello elevatore e pannello di controllo.	711 × 762 × 1092

Installazione e controlli consigliati

Amplificare l'aria in un serbatoio (certificato ASME se fisso)
Montare una valvola di sicurezza alla pressione massima del serbatoio
Usare un pressostato tarato a circa il 95% della valvola di sicurezza per fermare l'unità: può non essere elettrico, le valvole PCV HII svolgono la stessa funzione senza alimentazione elettrica
Regolatore sull'uscita del serbatoio, alla minima pressione utile per l'applicazione
Collegamento dell'aria di pilotaggio opzionale, per il controllo start-stop con valvola PCV o elettrovalvola e pressostato

Applicazioni tipiche da catalogo

Attuatori di valvole e avviatori ad aria
Vibratori per tramogge e motori pneumatici per trapani
Morsetti pneumatici, freni ad aria, presse ad aria
Chiodatrici, graffatrici e reggiatrici pneumatiche
Paranchi aria/olio
Pneumatici di mezzi fuoristrada
Sostituzione dell'azoto in bombola per prove, fino a 700 psi (48,3 bar), con 5A-DS-5 e 7A-DS-8

Domande frequenti

Che differenza c'è tra la serie 3A e le serie 5A e 7A?

La serie 3A è compatta (3,2 kg) ed è indicata per portate ridotte e servizio intermittente, anche in installazioni OEM con un piccolo serbatoio. I modelli 5A e 7A pesano da 13,6 a 22,7 kg e arrivano a 1.250 psi (86,2 bar) con 5A-DS-5 e 7A-DS-8.

Quale pressione di uscita posso ottenere?

Dipende dal modello e dall'aria di ingresso, fino a 150 psi (10,3 bar). La pressione massima della sezione di amplificazione è 300 psi per il 5A-DS-2, 400 per il 3A-SS-2.5, 675 per il 3A-SS-4 e 1.250 per 5A-DS-5 e 7A-DS-8. La pressione di stallo teorica è la pressione di ingresso per l'ultima cifra della sigla.

Serve alimentazione elettrica?

Le connessioni sono due: aria di rete in ingresso e aria amplificata in uscita. Per il controllo start-stop le valvole PCV HII non richiedono alimentazione elettrica.

Può sostituire l'azoto in bombola?

Il catalogo HII indica i modelli 5A-DS-5 e 7A-DS-8 per sostituire l'azoto in bombola, fino a 700 psi (48,3 bar), nelle prove con aria in laboratorio o in produzione.

Sono disponibili sistemi completi con serbatoio?

Sì: HIS-10001, HIHP-10044, HIHP-10045, HIS-10002 e HIS-10003, con serbatoio, regolatore e valvola di sicurezza (HIS-10003 su telaio con pannello di controllo).

In quanto tempo ricevo prezzo e disponibilità?

Ti risponde un tecnico entro 24 ore lavorative.

Vedi anche: gas booster elettrici HII, tutti i gas booster e il settore gas tecnici e idrogeno.

Non trovi la sigla che ti serve?Inviaci pressione dell'aria di rete, pressione richiesta e portata: ti indichiamo l'amplificatore HII adatto.
