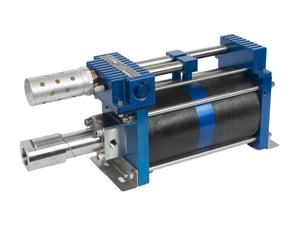

Pompe per liquidi HII pompe pneumoidrauliche ad aria fino a 5.516 bar per collaudi e alta pressione
- Pompe pneumoidrauliche fino a 80.000 psi (5.516 bar)
- Distributori ufficiali HII, garanzia fino a 12 mesi
- Azionamento ad aria: senza collegamento elettrico e senza aria lubrificata
- Prezzo e disponibilità in 24 ore
Preferisci parlare con un tecnico? +39 0331 772410 · info@interfluid.net
Prezzo e disponibilità in 24 ore
Indicaci liquido, pressione e portata, oppure la sigla HII: ti risponde un tecnico entro 24 ore lavorative.
Oleodinamica
Applicazioni
- Collaudo idrostatico
- Bloccaggio e pressatura
- Azionamento valvole
- Utensili idraulici portatili
Pompe per liquidi HII: modelli, rapporti e pressioni
Interfluid distribuisce le pompe pneumoidrauliche HII (Hydraulics International). Funzionano per area differenziale: un pistone ad aria spinge un pistone o plunger di diametro minore. La pressione di uscita è la pressione dell'aria motrice (12–150 psi, 0,8–10 bar) per il rapporto della pompa; raggiunto l'equilibrio la pompa si ferma e mantiene la pressione senza consumare energia. Dati da catalogo HII.
Serie 3L: pistone aria da 3 pollici, semplice effetto
| Modello | Pressione max psi (bar) | Cilindrata per ciclo (cm³) |
|---|---|---|
| 3L-SS-8 | 1.200 (83) | 13,4 |
| 3L-SS-14 | 1.950 (134) | 7,5 |
| 3L-SS-25 | 3.750 (259) | 4,1 |
| 3L-SS-41 | 6.150 (424) | 2,5 |
| 3L-SS-81 | 12.150 (838) | 1,3 |
| 3L-SS-125 | 15.000* (1.034) | 0,8 |
| 3L-SS-220 | 15.000* (1.034) | 0,5 |
* Limite per funzionamento continuo in esecuzione inox. In servizio intermittente: 18.750 psi (1.293 bar) per 3L-SS-125 e 21.000 psi (1.448 bar) per 3L-SS-220.
Serie 5L: pistone aria da 5-3/4 pollici, semplice effetto, azionamento singolo (SS)
| Modello | Pressione max psi (bar) | Cilindrata per ciclo (cm³) |
|---|---|---|
| 5L-SS-10 | 1.500 (103) | 72,4 |
| 5L-SS-15 | 2.250 (155) | 50,3 |
| 5L-SS-30 | 4.500 (310) | 30,8 |
| 5L-SS-45 | 6.750 (465) | 20,3 |
| 5L-SS-60 | 9.000 (621) | 14,6 |
| 5L-SS-115 | 17.250 (1.189) | 7,9 |
| 5L-SS-150 | 22.500 (1.551) | 5,9 |
| 5L-SS-205 | 30.750 (2.120) | 4,3 |
| 5L-SS-300 | 45.000 (3.103) | 2,9 |
| 5L-SS-450 | 67.500 (4.654) | 1,9 |
Serie 5L: semplice effetto, azionamento doppio (SD) e triplo (ST)
| Modello | Pressione max psi (bar) | Cilindrata per ciclo (cm³) |
|---|---|---|
| 5L-SD-20 | 3.000 (207) | 72,4 |
| 5L-SD-30 | 4.500 (310) | 50,3 |
| 5L-SD-60 | 9.000 (621) | 30,8 |
| 5L-SD-90 | 13.500 (931) | 20,3 |
| 5L-SD-120 | 18.000 (1.241) | 14,6 |
| 5L-SD-230 | 34.500 (2.379) | 7,9 |
| 5L-SD-300 | 45.000 (3.103) | 5,9 |
| 5L-SD-410 | 61.500 (4.240) | 4,3 |
| 5L-SD-600 | 80.000 (5.516) | 2,9 |
| 5L-ST-900 | 80.000 (5.516) | 2,9 |
Serie 5L: doppio effetto (DS, DD)
| Modello | Pressione max psi (bar) | Cilindrata per ciclo (cm³) |
|---|---|---|
| 5L-DS-4 | 1.250 (86) | 394,9 |
| 5L-DD-20 | 3.000 (207) | 144,9 |
| 5L-DD-30 | 4.500 (310) | 100,6 |
| 5L-DD-60 | 9.000 (621) | 61,6 |
| 5L-DD-90 | 13.500 (931) | 40,6 |
| 5L-DD-120 | 18.000 (1.241) | 29,2 |
| 5L-DD-230 | 34.500 (2.379) | 15,7 |
| 5L-DD-300 | 45.000 (3.103) | 11,8 |
| 5L-DD-410 | 61.500 (4.240) | 8,5 |
| 5L-DD-600 | 80.000 (5.516) | 5,9 |
I modelli 5L-DS-4, 5L-DD e 7L-DS-7 sfruttano la pressione del liquido in ingresso per aumentare la forza (esempio da catalogo: 200 psi in ingresso e 100 psi di aria danno circa 600 psi di stallo) e aspirano e mandano metà cilindrata a ogni corsa. I modelli 7L-DS-35 … 7L-DD-200 aspirano la cilindrata intera e ne mandano metà per corsa. Per 5L-SS-450, 5L-SD-600 e 5L-ST-900 in collaudi idrostatici gravosi il catalogo consiglia una pompa di sovralimentazione, per esempio la 3L-SS-41.
Serie 7L: pistone aria da 7 pollici, doppio effetto (DS, DD)
| Modello | Pressione max psi (bar) | Cilindrata per ciclo (cm³) |
|---|---|---|
| 7L-DS-7 | 1.250 (86) | 678,4 |
| 7L-DS-35 | 5.250 (362) | 127,8 |
| 7L-DS-60 | 9.000 (621) | 77,0 |
| 7L-DS-100 | 15.000 (1.034) | 45,9 |
| 7L-DD-70 | 10.500 (724) | 127,8 |
| 7L-DD-120 | 18.000 (1.241) | 77,0 |
| 7L-DD-200 | 20.000* (1.379) | 45,9 |
* Limite per funzionamento continuo in esecuzione inox; in servizio intermittente 20.000 psi (1.379 bar). Come si legge la sigla, per esempio 5L-SD-300-X: serie (3L, 5L, 7L), effetto (S semplice, D doppio), pistoni aria (S singolo, D doppio, T triplo), rapporto nominale e modifica. Il rapporto effettivo è circa il 15% superiore al nominale. Pressione max riferita ad aria motrice di 10 bar (150 psi).
Liquidi, materiali e temperature
- Fluidi: oli idraulici (minerali, vegetali), acqua semplice, distillata e deionizzata, solventi compatibili con Buna-N, Skydrol e liquidi freni con modifiche D ed E.
- Gas liquefatti: serie 3L e 5L; non la serie 7L, salvo il modello 7L-DS-7.
- Parti a contatto con il liquido in acciaio inox (316 e 15-5 PH secondo il modello), alluminio sui modelli -4 e -7; guarnizioni dinamiche in UHMWPE, statiche in Buna-N.
- Temperatura: da +10 a +150 °F (da −12 a +66 °C); con modifica V sezione aria fino a circa 200 °F (93 °C); sezione liquido max 180 °F (82 °C).
Modifiche standard
| Sigla | Funzione |
|---|---|
| B | Ingresso dal fondo: modifica per 5L-SS-30…-450 e 5L-SD-60…-600; di serie su 3L, 5L-SS-10/-15, 5L-SD-20/-30 e 5L-DD-30…-300 |
| D / DD | Distanziale (doppio distanziale solo serie 5L): doppia tenuta ventilata che protegge la sezione aria da perdite o vapori del liquido |
| E | Guarnizioni statiche EPR nella sezione liquido, per liquidi incompatibili con Buna (Skydrol) |
| H | Attacco pompa manuale, solo serie 3L |
| L | Bassa pressione aria motrice (2–3 psi), solo serie 5L; richiede pilota esterno ≥ 30 psi |
| P | Scarico convogliato: permette il funzionamento sommerso nei serbatoi o lo scarico dei gas fuori area |
| S / RC | Corsa singola (S) o comando di ritorno (RC): per collaudi, dosaggio e controllo preciso della pressione di prova |
| V / V1 | Guarnizioni Viton nella sezione aria (V) o statiche nella sezione liquido (V1): maggiori temperature e resistenza chimica |
| X | Porta pilota esterna per avviare e fermare la pompa con una piccola valvola |
| R / T | Molla di ritorno rimossa (3L) o spola a 3 vie (5L), per aspirazione pressurizzata come con gas liquefatti |
Accessori e componenti ad alta pressione HII
| Componente | Modelli | Pressione / campo | Note |
|---|---|---|---|
| Valvole di sicurezza per liquido | RVL-100 | taratura 1.000–10.000 psi (69–689 bar) | Inox; a bassa portata; opzioni Viton (V) o EPR (E) |
| Valvole di sicurezza alta pressione | RV-300, RV-600 | 3.000–30.000 psi (207–2.069 bar); 10.000–60.000 psi (689–4.137 bar) | Per liquidi o gas; utilizzabili anche come valvole di sequenza o regolatori di contropressione |
| Valvole pilota di arresto | PCV | campi da 50–200 a 5.000–25.000 psi (fino a 26.000 psi) | Rilevano la pressione di liquidi o gas e danno o tolgono il segnale d'aria per avviare e fermare pompe e valvole; aria max 120 psi |
| Valvole di scarico (unloading) | UV-50, UV-80, UV-120, UV-200 | 5.000, 8.000, 12.000 e 20.000 psi (345, 552, 827, 1.379 bar) | Normalmente chiuse, aperte da pilota aria; UV-150-2 a due stadi, ingresso fino a 15.000 psi |
| Valvola on/off pneumatica | AOV-100 | 10.000 psi (689 bar) | Normalmente aperta, a tenuta; inox 316, Cv 0,75, pilota 30–150 psi, attacchi 1/4" NPT |
| Valvole di ritegno | CVH-025, CVH-050, CVM-200 | liquido: 15.000, 20.000 e 5.000 psi (1.034, 1.379 e 345 bar) | Corpo inox 316; attacchi 1/4", 1/2" e 2" NPT |
| Intensificatore | IA100K3 | uscita fino a 100.000 psi (6.895 bar) | Cilindrata circa 3 in³ (49 cm³) per ciclo; ingresso min 1.500 psi con liquido; max 2 cicli/min |
Power unit HII
Le unità di potenza HII sono pronte all'uso: serve solo l'aria compressa e il collegamento all'utenza da provare. La versione standard HIHPT4 comprende comandi aria (regolatore, filtro, manometro e valvola di regolazione velocità), pompa ad aria, serbatoio inox con indicatore di livello e tappo di carico, manometro alta pressione, valvola di intercettazione in uscita e valvola di ritorno al serbatoio. A richiesta: valvole di sicurezza, valvola pilota di arresto, registratori grafici, tubi flessibili ad alta pressione, flussimetri e filtri. Per le unità di collaudo complete vedi le unità per collaudi con liquidi.
Perché sceglierle
- Nessun collegamento elettrico, nessuna aria lubrificata
- Pressione mantenuta senza consumo di energia e senza riscaldare il fluido
- Autoadescanti e tolleranti alla contaminazione
- Pressione di stallo impostata dal regolatore dell'aria motrice
- Ideali per cicli start-stop a pieno carico
- Compatte, leggere e resistenti agli agenti atmosferici
- Azionabili anche con azoto, gas di linea e vapore da gas liquefatto, con le modifiche adatte
Applicazioni da catalogo
- Collaudo idrostatico e taratura di componenti in pressione
- Bloccaggio e pressatura: cilindri che mantengono la forza a lungo senza generare calore
- Azionamento di attuatori valvole con gas di linea
- Utensili idraulici portatili e power unit compatte con serbatoio
- Settori: manifatturiero, minerario, automotive, macchine utensili, energia, oil & gas, difesa, ricerca e laboratori
Caratteristiche
- Pressione massima 5.516 bar (80.000 psi)
- Aria motrice 0,8-10 bar, non lubrificata
- Rapporti da 4:1 a 900:1, serie 3L, 5L e 7L
Vantaggi
- Nessun consumo di energia elettrica
- Pressione mantenuta senza consumo di energia
- Autoadescanti e tolleranti alla contaminazione
- Compatte, leggere e robuste
- Ampia gamma di modifiche standard
- Ideali per cicli start-stop in pressione
Sei interessato a questo prodotto?
Iscriviti a Fluid-Hub.net, il portale digitale dei nostri prodotti.
Acquista direttamente online e ottieni un extra sconto del 2% e tanti altri vantaggi!
Domande frequenti
Che pressione raggiungono le pompe HII?
Fino a 80.000 psi (5.516 bar) con i modelli 5L-SD-600, 5L-ST-900 e 5L-DD-600. La pressione di uscita è la pressione dell'aria motrice (12-150 psi, 0,8-10 bar) per il rapporto della pompa.
Quale serie scelgo tra 3L, 5L e 7L?
La serie 3L (pistone aria da 3 pollici) è la più compatta, fino a 15.000 psi (1.034 bar) in continuo. La 5L (5-3/4 pollici) copre da 1.250 a 80.000 psi (da 86 a 5.516 bar). La 7L (7 pollici) dà più portata a pressioni medie, fino a 20.000 psi (1.379 bar).
Serve aria lubrificata o alimentazione elettrica?
No: le pompe HII non richiedono aria lubrificata né collegamenti elettrici. Possono essere azionate anche con azoto e altri gas, con le modifiche adatte.
Con quali liquidi si possono usare?
Oli idraulici, acqua semplice, distillata e deionizzata, solventi compatibili con Buna-N. Skydrol e liquidi freni richiedono le modifiche D ed E. Temperatura da −12 a +66 °C (da +10 a +150 °F).
In quanto tempo ricevo prezzo e disponibilità?
Ti risponde un tecnico entro 24 ore lavorative. Indicaci liquido, pressione massima, portata e pressione dell'aria disponibile.
Vedi anche: pompe pneumoidrauliche, unità per collaudi con liquidi, gas booster HII, gas booster elettrici HII e amplificatori di pressione aria HII.
