Válvulas de alta presión manuales y accionadas válvulas de aguja y de bola

Alta presión

Aplicaciones

Distribuidores oficiales de Nova Swiss, PHP y HIP
Distribuidores oficiales de Nova Swiss, PHP y HIP
Garantía de 12 meses
Garantía de 12 meses
Certificación ATEX y NACE
Certificación ATEX y NACE
Certificación NORSOK M-710 para válvulas de bola de hidrógeno
Certificación NORSOK M-710 para válvulas de bola de hidrógeno

Descripción

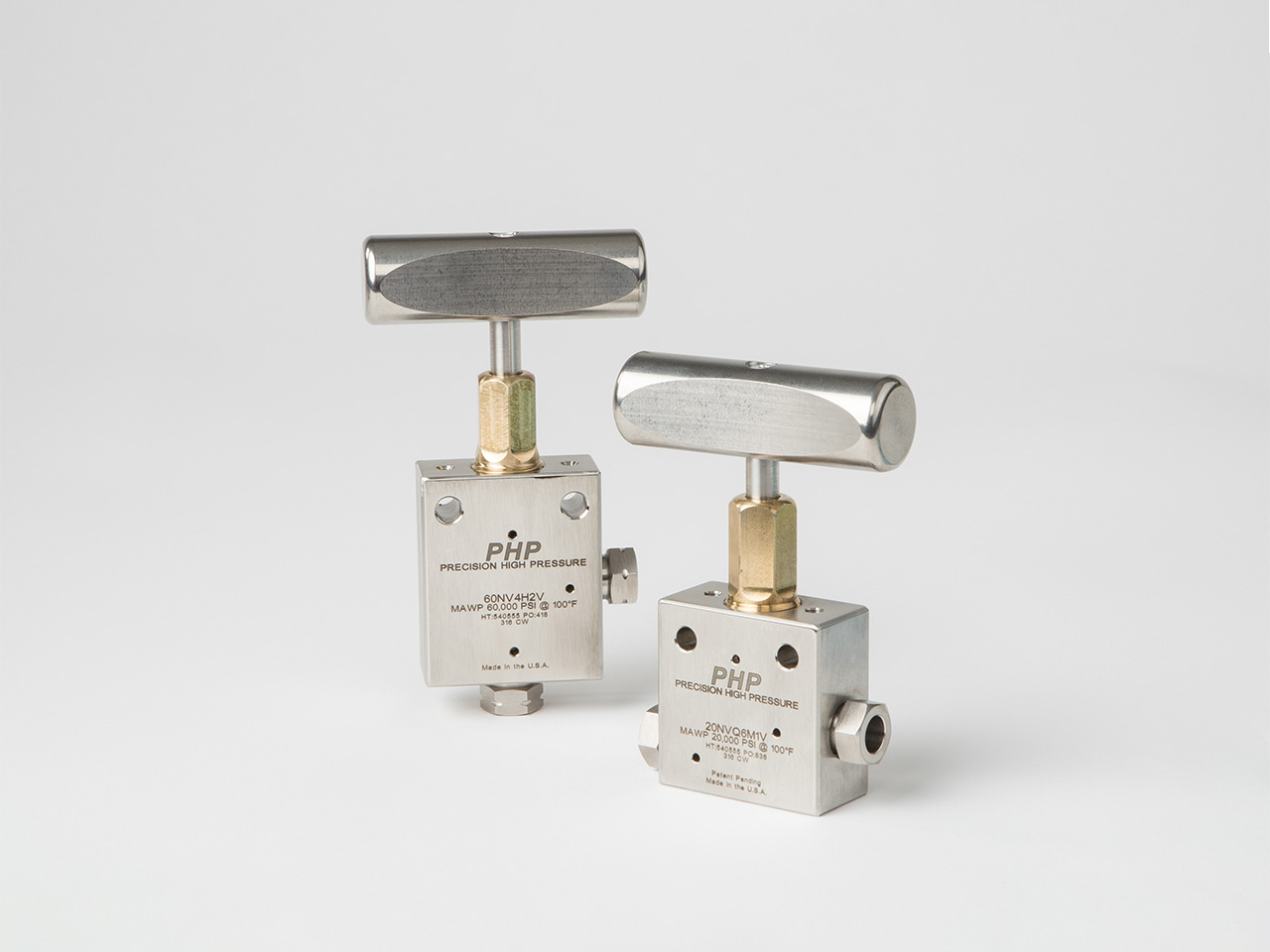

Válvulas de aguja manuales

Las válvulas de aguja ofrecen máxima seguridad y confiabilidad en el manejo del flujo, incluso en condiciones de operación severas. Estas válvulas pueden ser utilizadas bidireccionalmente y aislar eficazmente tanto líquidos como gases. El corazón de la válvula es el asiento especialmente conformado y el vástago de dos piezas no rotativo. La longevidad y la confiabilidad de estas válvulas están garantizadas porque el vástago no puede bloquearse contra el asiento. Las partes que contienen presión están hechas de acero inoxidable de alta calidad resistente a la corrosión. La confiabilidad está documentada a través de la trazabilidad, ya que cada cuerpo de válvula incluye referencias para rastrear su origen en caso de problemas. Las válvulas de presión media (MP) y alta presión (HP) vienen completas con collares y prensaestopas.

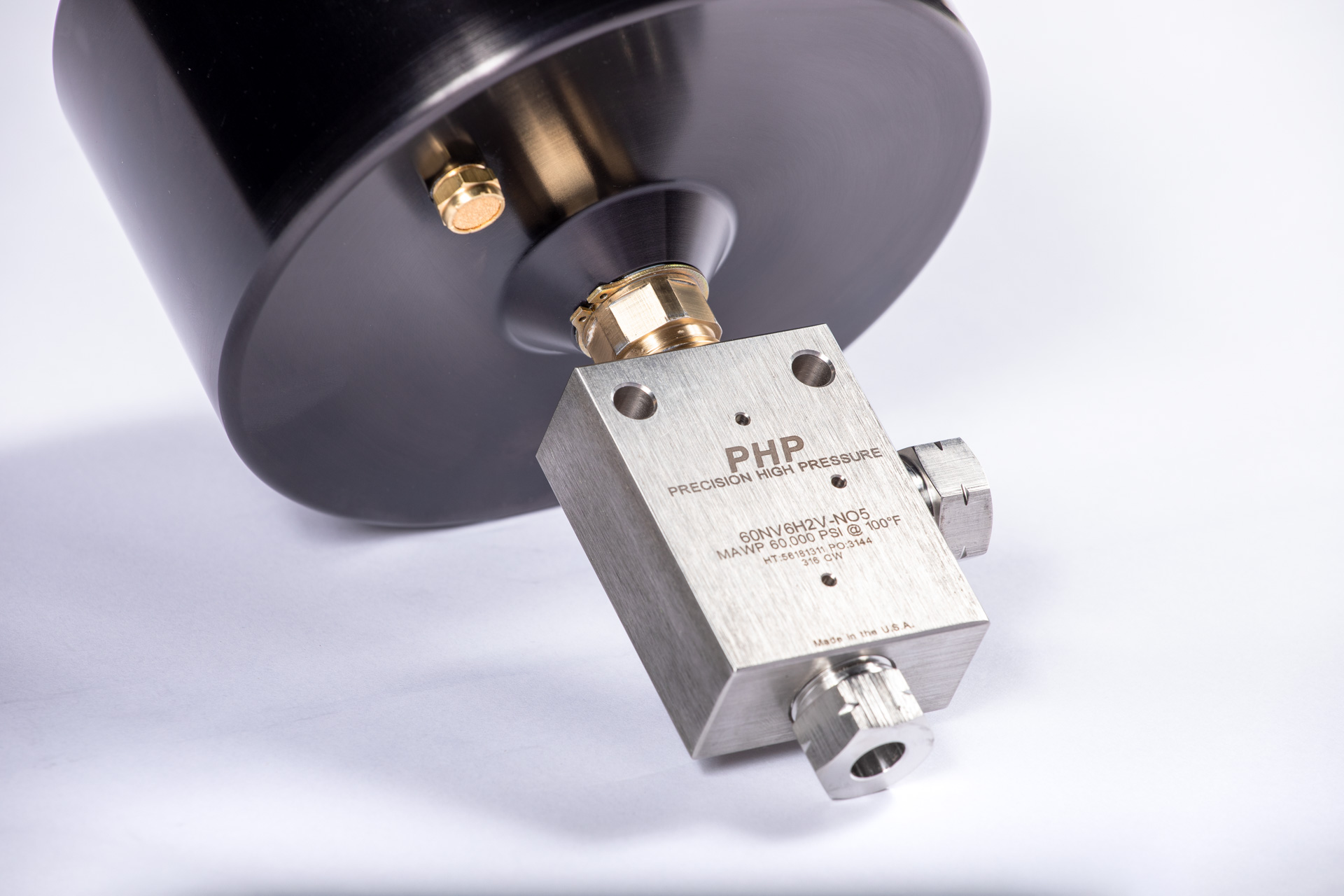

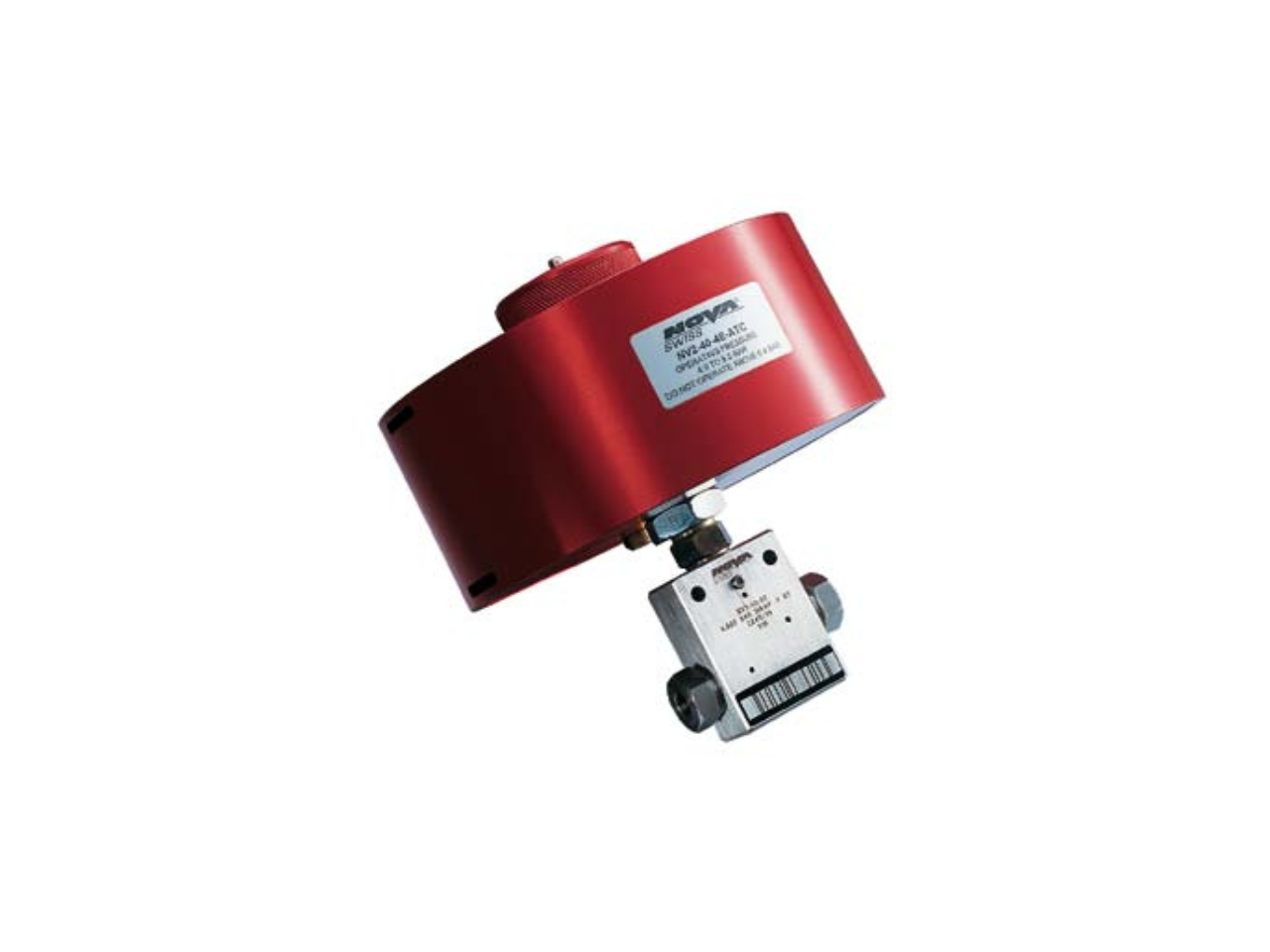

Válvulas de aguja accionadas

Los circuitos de alta presión pueden automatizarse utilizando válvulas de aguja accionadas neumáticamente. Los cuerpos de las válvulas y el sistema de sellado son idénticos a los de las válvulas de aguja manuales y ofrecen las mismas ventajas.

Las válvulas de aguja accionadas están disponibles en las siguientes versiones: NC (normalmente cerrada), NO (normalmente abierta) y DA (de doble efecto).

Todas las marcas que distribuimos utilizan materiales diferentes para las agujas en comparación con las válvulas estándar, especialmente diseñadas para su uso con aplicaciones de hidrógeno.

En particular, PHP utiliza el material SUH660 para sus agujas. El SUH660 es un tipo de material compuesto por un 25% de Ni. Un alto contenido de Ni ayuda a mitigar el fragilización por hidrógeno.

La parte restante de las válvulas de aguja está hecha de AISI 316, excepto el actuador, que está hecho de aluminio.

También está disponible una versión accionada neumáticamente. Los actuadores están hechos de aluminio y cumplen con la directiva ATEX.

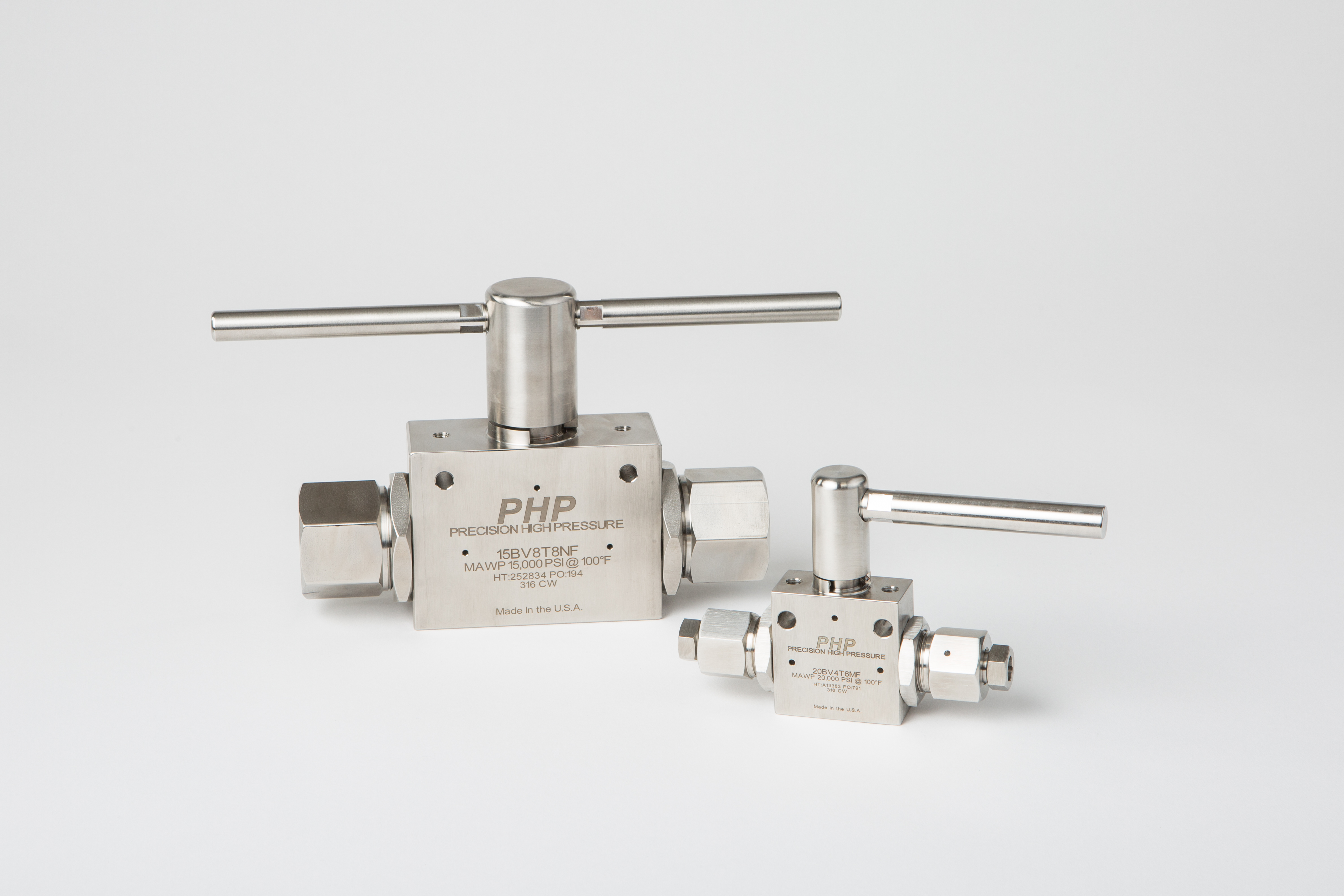

Las válvulas de bola están disponibles en dos tipos de conexiones: NPT y cono roscado para presiones medias (MP) y altas presiones (HP). Además, este tipo de válvula está disponible con actuadores eléctricos o neumáticos.

Los materiales disponibles incluyen:

  • Cuerpo/Adaptador lateral/Trunnion: Acero inoxidable 316 trabajado en frío.
  • Empaque: Anillo O-ring con respaldo de PEEK.
  • Sellos: Viton.
  • Rodamientos: PEEK.

Las válvulas de bola para aplicaciones de hidrógeno están diseñadas con conexiones finales de 1/4, 3/8, 9/16 o 3/4 MP. El diseño del vástago y la construcción de la bola utilizando tecnología de trunnion garantizan un perfecto alineamiento y sellado de las juntas.

Estos tipos de válvulas utilizan juntas de sellado de alta durabilidad que han sido probadas hasta 100.000 ciclos de apertura/cierre sin fugas. El sellado dinámico del vástago está asegurado por un doble sello de anillo O con anillos de refuerzo especiales.

PHP puede ensamblar la válvula con tolerancias muy ajustadas para que los sellos puedan asentarse bajo presión.

Series y juntas para bajas temperaturas hasta -40°C, y rodamientos hechos de PEEK.

Las válvulas pueden ser provistas con certificación NORSOK M-710.

Características de la válvula de aguja

  • Presión de trabajo máxima: de 10.000 psi a 101.000 psi (690-7000 bar)
  • Cuerpo de válvula estándar completamente hecho de AISI316, otros materiales disponibles (Monel, Hastelloy, Inconel)
  • Compatible con todos los líquidos y gases
  • Conexiones disponibles: NPT, MP y HP de 1/8" a 1”
  • Resistente a la corrosión
  • Tracería completa
  • Vástago de 15-5 PH para aplicaciones estándar
  • Vástago de material especial para aplicaciones de hidrógeno
  • Mango de AISI316/aluminio
  • Modelos de MP y HP con agujeros de escape para una verificación más fácil del punto de fuga

Características de la válvula de bola

  • Presión máxima de trabajo admisible (MAWP) de hasta 20.000 psi (1380 bar)
  • Temperatura: desde -28°C hasta 200°C
  • Tamaños de puerto: 3/16, 1/4", 3/8" o 1/2"
  • Tipos: 2-Vías, 3-Vías de Conmutación, 3-Vías de Derivación
  • Trunnion bidireccional

Ventajas de las válvulas de aguja

  • Fáciles de usar e incorporar
  • Posibilidad de reemplazar sellos (vástago y asiento)
  • Seguridad del operador
  • Compactas, ligeras, robustas y resistentes a la intemperie
  • Disponibles con actuadores neumáticos
  • Disponibles en versiones para temperaturas bajas y altas
  • Válvulas de aguja para hidrógeno con material especial para el vástago

Alternativa a:

  • Haskel
  • Maximator
  • BuTech
  • Autoclave

¿Está interesado en nuestros productos?

Suscríbase a Fluid-Hub.net, el portal digital de nuestros productos.

Compre directamente en línea y obtenga un 2% de descuento adicional y muchos otros beneficios.

Elige la válvula de aguja o válvula de bola que necesite y vaya directamente a Fluid-Hub.net

Marca Stock promedio Descubre la disponibilidad en línea
Nova Swiss 🚚 A pedir al proveedor ⌛ Próximamente en línea
Nova Swiss (uso de hidrógeno) 🚚 A pedir al proveedor ⌛ Próximamente en línea
PHP ✅ Normalmente disponible ⌛ Próximamente en línea
PHP (Uso de hidrógeno) ✅ Normalmente disponible ⌛ Próximamente en línea
Marca Stock promedio Descubre la disponibilidad en línea
PHP ✅ Normalmente disponible ⌛ Próximamente en línea
Nova Swiss 🚚 A pedir al proveedor ⌛ Próximamente en línea
PHP (uso de hidrógeno) ✅ Normalmente disponible ⌛ Próximamente en línea
Nova Swiss (uso de hidrógeno) 🚚 A pedir al proveedor ⌛ Próximamente en línea
Marca Stock promedio Descubre la disponibilidad en línea
HIP 🚚 A pedir al proveedor ⌛ Próximamente en línea
Marca Stock promedio Descubre la disponibilidad en línea
PHP 🚚 A pedir al proveedor ⌛ Próximamente en línea
PHP (uso de hidrógeno) 🚚 A pedir al proveedor ⌛ Próximamente en línea
