Herion XSZ | Valvole di sicurezza a doppio corpo per presse

XSZ10 e XSZ20 a magazzino
Garanzia fino a 12 mesi
PL e – EN ISO 13849-1
Codici Herion e Norgren XSZ: inviaci la targa e verifichiamo la versione corretta

XSZ8 – XSZ505 serie a doppio corpo, con codici ISO G e NPT

PL e, cat. 4livello di prestazione secondo EN ISO 13849-1 (versione a solenoide)

G1/4 – G2attacchi, disponibili anche in versione NPT

2–10 barpressione d'esercizio, a seconda della serie

fino a 3.300 m³/hportata di scarico 2 → 3 (XSZ50)

24 V DC / 230 V ACsolenoidi IP65, servizio continuo 100% ED

Preferisci parlare con un tecnico? +39 0331 772410 · info@interfluid.net

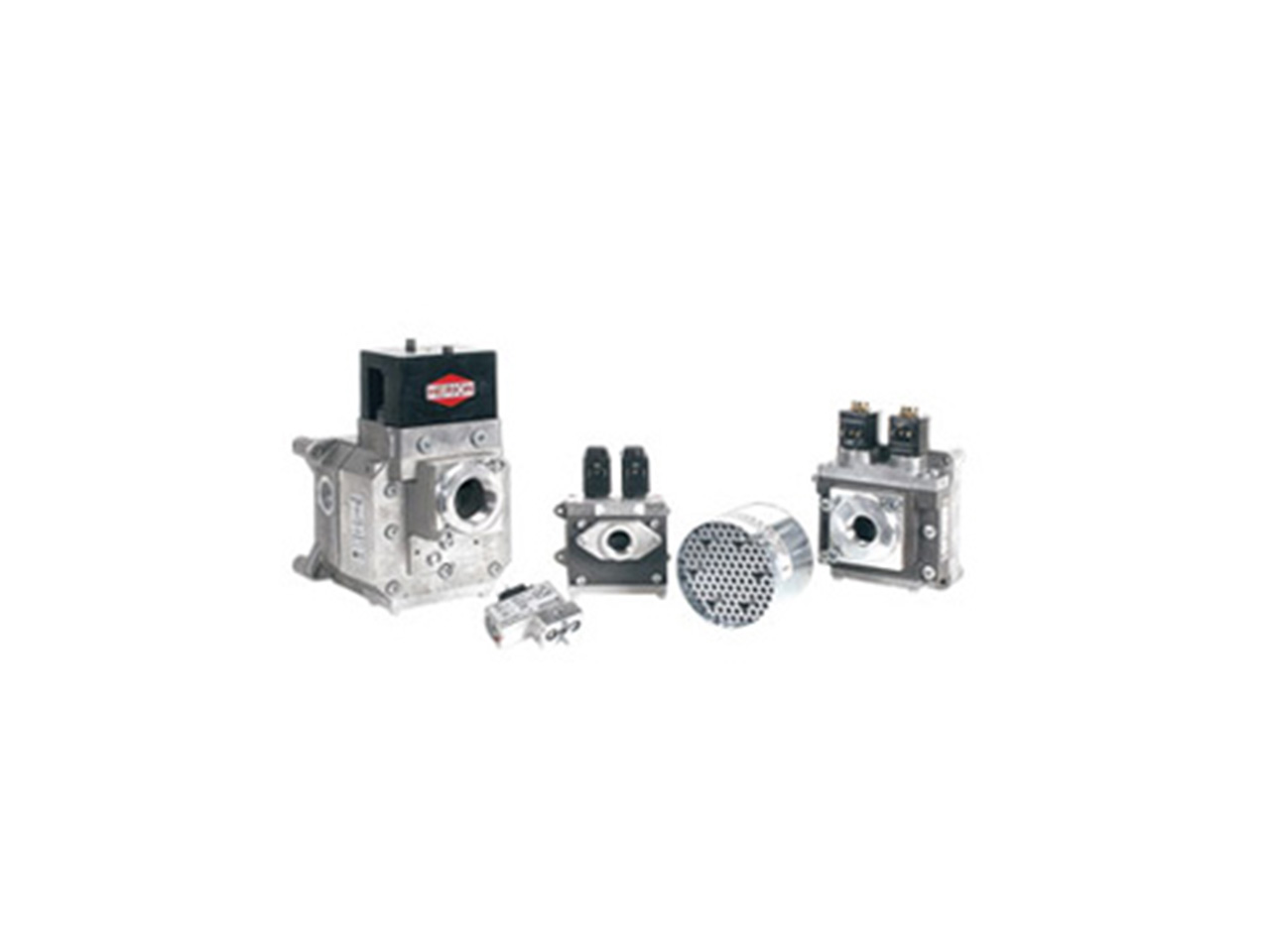

Valvole di sicurezza a doppio corpo Herion XSZ — **Herion XSZ**Valvole di sicurezza a doppio corpo (oggi IMI Herion) per presse con frizione-freno pneumatico e funzioni di sicurezza a 3 vie.

Valvole di sicurezza Herion XSZ a doppio corpo

Le valvole di sicurezza Herion serie XSZ (oggi IMI Herion) sono valvole a doppio corpo progettate per comandare in sicurezza le presse meccaniche con frizione-freno pneumatico e le altre funzioni di sicurezza a 3 vie. Due valvole lavorano in parallelo e si controllano a vicenda: se uno dei due corpi non commuta correttamente, l'aria viene scaricata e la macchina si porta in condizione sicura, senza pressione residua.

Con un'applicazione adeguata, la versione a solenoide raggiunge il livello di prestazione PL e (categoria 4) secondo EN ISO 13849-1 per la funzione “alimentazione da 1 a 2 e scarico da 2 a 3”. Le versioni ad azionamento pneumatico si integrano nei sistemi di comando bimanuale secondo EN 574. La gamma comprende valvole a 3/2 e 5/2 vie, ad azionamento pneumatico o elettrico, con attacchi da G1/4 a G2 (disponibili anche in versione NPT). L'automonitoraggio è dinamico e non richiede segnali elettrici aggiuntivi; la sovrapposizione sulle presse meccaniche si regola in modo semplice.

Dati tecnici per serie

Dati della versione a solenoide con filettatura ISO G, ricavati dal catalogo IMI Herion. Per le versioni NPT e ad azionamento pneumatico consulta il catalogo completo nella sezione Download.

Serie	Pressione d'esercizio (bar)	Portata 1 (P) → 2 (A) (m³/h)	Portata di scarico 2 (A) → 3 (R) (m³/h)	Attacco 1 (P)
XSZ8	3 – 10	77	93	G1/4
XSZ10	2 – 10	190	390	G1/2
XSZ20	2 – 8	200	795	G3/4
XSZ32	2 – 8	440	1.380	G1
XSZ50	2 – 8	1.100	3.300	G1 1/2

Caratteristiche comuni

Fluido	aria compressa filtrata ≤ 50 µm, lubrificata o non lubrificata
Temperatura ambiente e del fluido	da -10 °C a +60 °C
Materiali	corpo in alluminio, guarnizioni in PUR e NBR
Solenoidi	24 V DC o 230 V AC, protezione IP65, servizio continuo 100% ED, connettore DIN EN 175301-803 forma A
Montaggio consigliato	verticale, con i solenoidi in alto
Opzioni disponibili	unità di smorzamento, unità di avviamento dolce, unità di frenatura dolce, silenziatori di sicurezza filettati o flangiati, dispositivo di segnalazione

Codici Herion XSZ più richiesti

Codici delle valvole Herion XSZ più richiesti, con filettatura ISO G o NPT.

Serie	Codice ISO G	Codice NPT	Tensione	Attacco 1 (P)	Attacco 2 (A)	Attacco 3 (R)
XSZ10	2492900.0200	2492920.0200	AC	1/2	1/2	3/4
XSZ10	2492901.0200	2492921.0200	DC	1/2	1/2	3/4
XSZ20	2493000.0800	2493020.0800	DC/AC	1/2	3/4	1
XSZ20	2493040.0800	2493045.0800	DC/AC	3/4	3/4	1
XSZ20	2493042.0800	–	DC/AC	3/4	1	1
XSZ32	2493130.0800	2493120.0800	DC/AC	1	1	1 1/2
XSZ32	2493134.0800	–	DC/AC	1	1 1/2	1 1/2
XSZ50	2493230.0800	2493220.0800	DC/AC	1 1/2	2	2

Vantaggi: autoprotezione intrinseca (nessuna pressione residua in caso di guasto), automonitoraggio dinamico senza controlli elettrici aggiuntivi, elevata capacità di scarico per arresti rapidi, meno fermi macchina e maggiore sicurezza dell'operatore. Non trovi il tuo codice o devi sostituire una valvola di sicurezza esistente? Inviaci il codice o i dati di targa e verifichiamo per te la versione corretta.

Domande frequenti sulle valvole Herion XSZ

A cosa servono le valvole di sicurezza Herion XSZ?

Servono a comandare in sicurezza le presse meccaniche con frizione-freno pneumatico e altre funzioni di sicurezza a 3 vie. Due corpi valvola lavorano in parallelo e si controllano a vicenda: se uno non commuta correttamente, l'aria viene scaricata e la macchina si porta in condizione sicura, senza pressione residua.

Che differenza c'è tra XSZ8, XSZ10, XSZ20, XSZ32 e XSZ50?

Cambiano portata e attacchi. Sulla versione a solenoide con filettatura ISO G, la portata di scarico 2 → 3 è di 93 m³/h per la XSZ8 (G1/4), 390 per la XSZ10 (G1/2), 795 per la XSZ20 (G3/4), 1.380 per la XSZ32 (G1) e 3.300 per la XSZ50 (G1 1/2).

Le valvole XSZ sono elettrovalvole o valvole pneumatiche?

Entrambe: la gamma comprende valvole 3/2 e 5/2 vie ad azionamento pneumatico o elettrico. La versione a solenoide funziona a 24 V DC o 230 V AC con protezione IP65 e servizio continuo 100% ED; le versioni ad azionamento pneumatico si integrano nei sistemi di comando bimanuale secondo EN 574.

Quali XSZ avete a magazzino?

XSZ10 e XSZ20 sono solitamente disponibili a magazzino. XSZ32 e XSZ50 sono ordinabili da fornitore. Per conoscere la disponibilità aggiornata invia il codice e ti risponde un tecnico entro 24 ore lavorative.

Devo sostituire una valvola Herion o Norgren XSZ: cosa devo inviarvi?

Il codice o i dati di targa della valvola esistente. Per scegliere la versione corretta servono serie, filettatura (ISO G o NPT), tensione (DC o AC) e gli attacchi 1 (P), 2 (A) e 3 (R). Se il tuo codice riporta il marchio Norgren, inviacelo comunque: verifichiamo per te la versione corretta.

Che livello di sicurezza raggiungono le XSZ?

Con un'applicazione adeguata, la versione a solenoide raggiunge il livello di prestazione PL e (categoria 4) secondo EN ISO 13849-1 per la funzione “alimentazione da 1 a 2 e scarico da 2 a 3”.

Non trovi il codice della tua valvola Herion XSZ?Inviaci il codice o i dati di targa, anche per un ricambio o una sostituzione: verifichiamo la versione corretta e ti indichiamo prezzo e disponibilità.

Richiedi prezzo e disponibilità

Le valvole di sicurezza Herion serie XSZ (oggi IMI Herion) sono valvole a doppio corpo progettate per comandare in sicurezza le presse meccaniche con frizione-freno pneumatico e le altre funzioni di sicurezza a 3 vie. Due valvole lavorano in parallelo e si controllano a vicenda: se uno dei due corpi non commuta correttamente, l'aria viene scaricata e la macchina si porta in condizione sicura, senza pressione residua.

Con un'applicazione adeguata, la versione a solenoide raggiunge il livello di prestazione PL e (categoria 4) secondo EN ISO 13849-1 per la funzione "alimentazione da 1 a 2 e scarico da 2 a 3". Le versioni ad azionamento pneumatico si integrano nei sistemi di comando bimanuale secondo EN 574.

La gamma comprende valvole a 3/2 e 5/2 vie, ad azionamento pneumatico o elettrico, con attacchi da G1/4 a G2 (disponibili anche in versione NPT). L'automonitoraggio è dinamico e non richiede segnali elettrici aggiuntivi; la sovrapposizione sulle presse meccaniche si regola in modo semplice.

Vantaggi

Autoprotezione intrinseca: nessuna pressione residua in caso di guasto
Automonitoraggio dinamico, senza controlli elettrici aggiuntivi
Elevata capacità di scarico per arresti rapidi
Meno fermi macchina e maggiore sicurezza dell'operatore

Opzioni disponibili

Unità di smorzamento, unità di avviamento dolce, unità di frenatura dolce, silenziatori di sicurezza filettati o flangiati, dispositivo di segnalazione.

Dati della versione a solenoide con filettatura ISO G, ricavati dal catalogo IMI Herion. Per le versioni NPT e ad azionamento pneumatico consulta il catalogo completo nella sezione Download.

Serie	Pressione d'esercizio (bar)	Portata 1 (P) → 2 (A) (m³/h)	Portata di scarico 2 (A) → 3 (R) (m³/h)	Attacco 1 (P)
XSZ8	3 – 10	77	93	G1/4
XSZ10	2 – 10	190	390	G1/2
XSZ20	2 – 8	200	795	G3/4
XSZ32	2 – 8	440	1.380	G1
XSZ50	2 – 8	1.100	3.300	G1 1/2

Caratteristiche comuni

Fluido: aria compressa filtrata ≤ 50 µm, lubrificata o non lubrificata
Temperatura ambiente e del fluido: da -10 °C a +60 °C
Materiali: corpo in alluminio, guarnizioni in PUR e NBR
Solenoidi: 24 V DC o 230 V AC, protezione IP65, servizio continuo 100% ED, connettore DIN EN 175301-803 forma A
Montaggio consigliato: verticale, con i solenoidi in alto

Codici delle valvole Herion XSZ più richiesti, con filettatura ISO G o NPT.

Serie	Codice ISO G	Codice NPT	Tensione	Attacco 1 (P)	Attacco 2 (A)	Attacco 3 (R)
XSZ10	2492900.0200	2492920.0200	AC	1/2	1/2	3/4
XSZ10	2492901.0200	2492921.0200	DC	1/2	1/2	3/4
XSZ20	2493000.0800	2493020.0800	DC/AC	1/2	3/4	1
XSZ20	2493040.0800	2493045.0800	DC/AC	3/4	3/4	1
XSZ20	2493042.0800	–	DC/AC	3/4	1	1
XSZ32	2493130.0800	2493120.0800	DC/AC	1	1	1 1/2
XSZ32	2493134.0800	–	DC/AC	1	1 1/2	1 1/2
XSZ50	2493230.0800	2493220.0800	DC/AC	1 1/2	2	2

Non trovi il tuo codice o devi sostituire una valvola di sicurezza esistente? Inviaci il codice o i dati di targa e verifichiamo per te la versione corretta – richiedi un preventivo.

Valvole di sicurezza Herion XSZ

Serie	Giacenza media	Scopri la disponibilità online
XSZ10	✅ Solitamente disponibili	⌛ Presto online
XSZ20	✅ Solitamente disponibili	⌛ Presto online
XSZ32	🚚 Ordinabili da fornitore	⌛ Presto online
XSZ50	🚚 Ordinabili da fornitore	⌛ Presto online
